| نام تجاری: | DLX |
| شماره مدل: | لوله مویرگی نیکل |
| MOQ: | 5 کیلوگرم |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون |

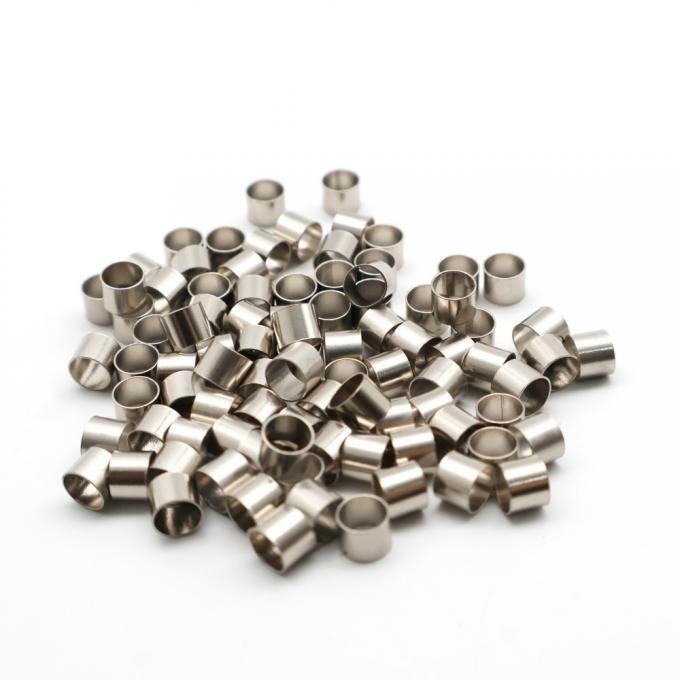

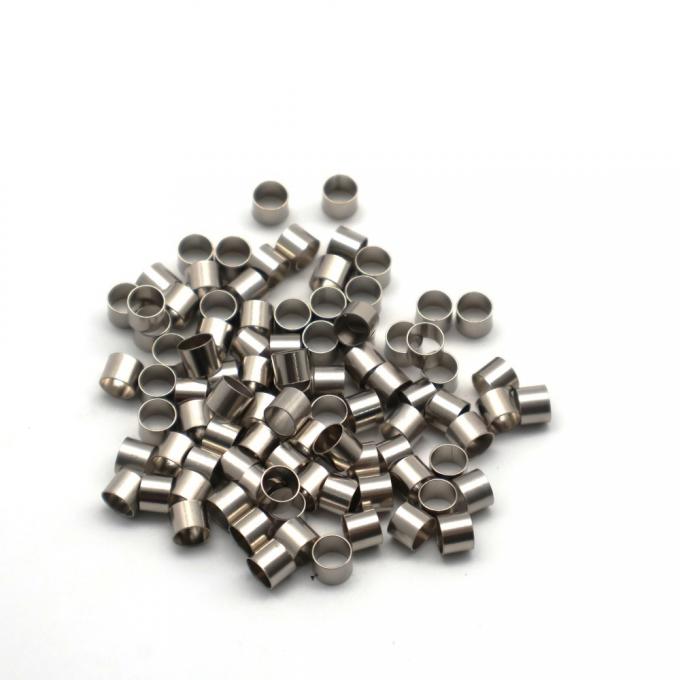

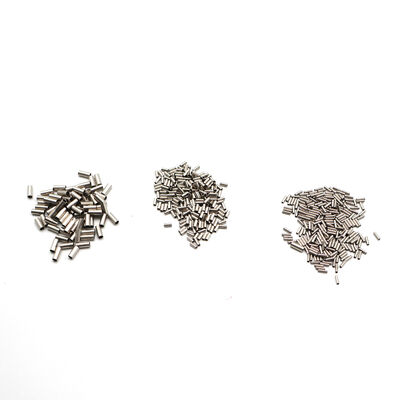

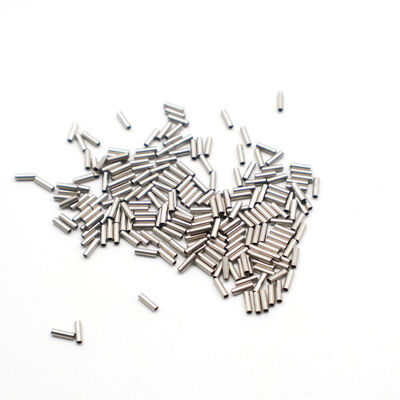

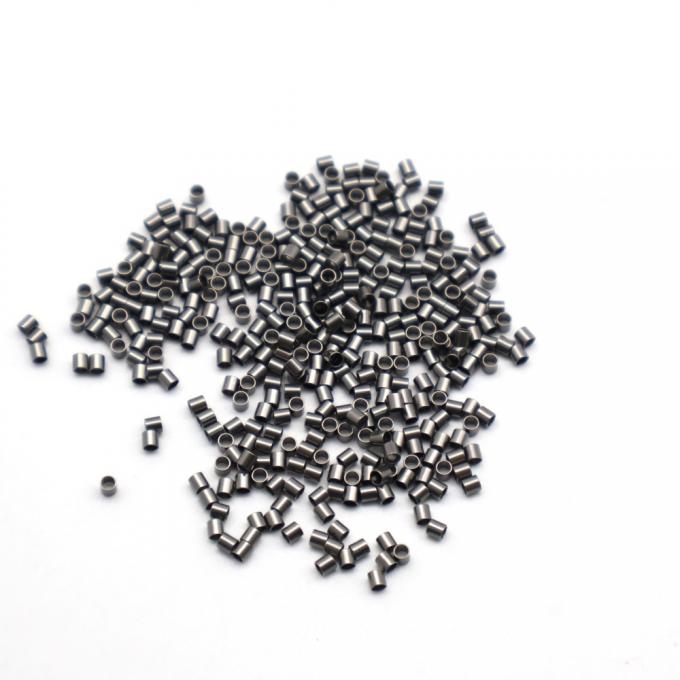

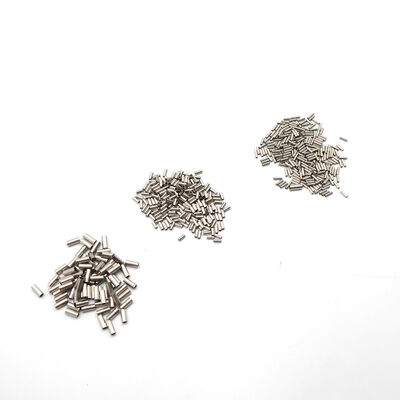

یک موشک نیکل با هدف عمومی در 90 ≈ 120 HB برای دوز هوا و مواد شیمیایی با فشار پایین کار می کند. برای یک خط کنترل هیدرولیک 5000 psi در یک چاه زیر دریایی کار نمی کند،جایی که دیواره لوله باید در حالی که در آب تولید شده اشباع شده با H2S و CO2 غوطه ور شده است در 150 °C مقاومت کند.برای این شرایط، DLX نیکل موی سرد را از حفره های سوراخ شده بر روی یک mandrel شناور فراهم می کند ≈ بدون جوش طولی، بدون منطقه فیوژن، بدون سطح ضعیف.تولید شده بر اساس ASTM B163 و ASME SB-163 برای مبادله گرما و لوله های تهویه کننده نیکل بدون درز، با EN 10204 3.1 MTC کامل در هر حرارت و تأیید SGS توسط شخص ثالث در دسترس است. این همان موی سرکه ای نیست که ما برای کروماتوگرافی گاز آزمایشگاهی حمل می کنیم.خطوط هائیدرولیک، موشک های تزریق شیمیایی، لوله های سنجش فشار پایین سوراخ و لوله های ابزار بالا که در آن نشت یک رویداد ایمنی است، نه یک کالیبراسیون مجدد.
| پارامتر | محدوده | تحمل |
|---|---|---|
| قطر بیرونی (OD) | 1.0 ️ 20 میلی متر | ±0.05 میلی متر |
| ضخامت دیوار | 0.15 ️ 2.5 میلی متر | ±8٪ تغییرات محوری حداکثر |
| طول (راست) | تا 6 متر | تحمل برش ±2 mm |
| طول (طوله شده) | تا 2،000 متر (دیواره نازک ≤ 3 mm OD) | یک طول مداوم، بدون جوش مداری |
| شرایط تحویل | سرد کشیده شده؛ گرم شده (90 ≈ 120 HB) یا به صورت درخواست کشیده شده | |
| استانداردهای قابل استفاده | ASTM B163 / ASME SB-163 (لوله نیکل بدون درز) ؛ ASTM B161، B725 برای مرجع | |
ترکیبی از دیواره های سفارشی OD * خارج از محدوده استاندارد در صورت درخواست.
| مالکیت | بدون خياط (به صورت سرد کشیده شده) | جوشیده (طرح طولی) |
|---|---|---|
| فشار انفجار در برابر دیوار | 100٪ محاسبه شده بدون کاهش خیاط | کاهش 15٪ 25٪ ٪ فاکتور بهره وری جوش 0.75٪ 0.85 * |
| خدمات ترش (H2S) | عدم حساسیت به SSC | Weld HAZ محل شروع SSC در NACE MR0175 است |
| خستگی تحت فشار چرخه ای | عدم عدم تداوم میکروسروکتوری برای گسترش ترک ها | خط ذوب جوشکاری محل شروع ترک خستگی اولیه است |
| یکسانی دیوار (360°) | ±8٪ کنترل شده توسط لوله شناور | ±15٪ خمیر جوش باعث ایجاد نقطه ضخیم محلی می شود؛ HAZ ممکن است نازک تر باشد |
| هزینه هر متر | 20 ٪ 40 ٪ امتیاز | کم |
| روغن و گاز مناسب | خطوط کنترل HPHT، ناف زیر دریایی، خدمات ترش | هوای کم فشار، لوله غیر حیاتی |
| OD (ملی متر) | دیوار (ملی متر) | انفجار محاسبه شده (MPa) | انفجار محاسبه شده (psi) | MAWP در ۴: ۱ SF (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8,220 | 14.2 |
| 3.0 | 0.75 | 85 | 12,330 | 21.3 |
| 6.0 | 0.50 | 28 | 4,110 | 7.1 |
| 6.0 | 1.00 | 57 | 8,220 | 14.2 |
| 10.0 | 1.00 | 34 | 4,930 | 8.5 |
| 10.0 | 1.50 | 51 | 7,400 | 12.8 |
| 12.0 | 2.00 | 57 | 8,220 | 14.2 |
بر اساس فرمول بارلو محاسبه می شود: P = (2 * S * t) / D که در آن S = 170 MPa (قوه بازده، Ni200 گرم شده). آزمایش ضد هیدروستاتیک به 1.5 * MAWP در صورت درخواست در دسترس است.برای کاربردهایی که نیاز به MAWP بالاتر در OD معادل دارند، مشخص کردن دیواره ضخیم یا تایید حداکثر فشار کار در صورت درخواست.
| محیط زیست | شرایط | Ni200 | 316L فولادی |
|---|---|---|---|
| H2S (گاز ترش) | فشار جزئی ≤ 1 psi، ≤ 150°C | هیچ SSC | حساس به SSC در HAZ نیاز به درمان حرارتی پس از جوش |
| CO2 (تخلیه شیرین) | CO2 محلول شده، pH 4°C، ≤ 100°C | نرخ خوردگی < 0.01 mm/سال | 0.1 ∙ 0.5 میلی متر در سال ∙ خطر سوراخ شدن در جوش ها |
| کلرید SCC | > 1000 ppm Cl−، > 60°C | سیستم SCC ایمنی بدون کلرید در نیکل خالص | حساس به بالاتر از 60 °C مخصوصا در جوش و مناطق سرد کار |
| آب تولید شده | 50،000 ٪ 200،000 ppm TDS، 80 ٪ 150 °C | خوردگی عمومی < 0.02 mm/سال | خوردگی حفره و شکاف ️ بدون مهار توصیه نمی شود |
| استاندارد | عنوان | ارتباط با نیکل کیپیلار |
|---|---|---|
| ASTM B163 | لوله های تهویه کننده و مبادله گرما از نیکل و آلیاژ نیکل | استاندارد اصلی مستقیم لوله موی نیکل بدون درز را برای سرویس مرز فشار و انتقال گرما تنظیم می کند. این استاندارد صحیح برای موی نفت و گاز است. |
| ASME SB-163 | لوله های تهویه کننده و مبادله گرما بدون دکمه از نیکل و آلیاژ نیکل (ASME Boiler & Pressure Vessel Code Edition) | کد ظرف تحت فشار معادل ASTM B163 مورد نیاز است زمانی که موی موی بخشی از یک سیستم تحت فشار بخش VIII یا B31.3 ASME باشد. |
| ASTM B161 | لوله و لوله های بی سیم نیکل | قابل استفاده برای لوله های نیکل بدون درز با قطر بزرگتر و دیواره سنگین تر. مرجع زمانی که ابعاد موی عروقی به اندازه لوله های کوچک نزدیک می شود. |
| ASTM B725 | لوله های آلیاژ نیکل و نیکل مس | استاندارد مرجع برای جایگزین جوش داده شده: DLX capillary بدون درز است و از الزامات یکپارچگی این استاندارد فراتر می رود. |
| NACE MR0175 / ISO 15156 | مواد مورد استفاده در محیط های حاوی H2S در تولید نفت و گاز | نیکل 200 (UNS N02200) به عنوان قابل قبول برای سرویس ترش بدون حساسیت به ترک محیط زیست ذکر شده است. |
ASTM B163 استاندارد صحیح و مستقیما قابل اجرا برای لوله های موی نیکل بدون درز است.ASTM A240 (پلاک فولاد ضد زنگ) و ASTM A182 (تکلیفات فولادی جعل شده) برای لوله های کیپیلار نیکل قابل استفاده نیستند. DLX بر اساس B163 و محدودیت های خاصیت شیمیایی و مکانیکی در هر محموله گواهی می دهد
| درجه | Ni محتوا | مناسب برای استفاده در نفت و گاز | قیمت مرجع (FOB، USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99.6٪ | استاندارد: خطوط کنترل هیدرولیک، تزریق شیمیایی، لوله های فوقانی ابزار | ۶۲ ۰۷۰ |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | درجه حرارت بالا لوله های سنسور پایین، ردیابی بخار، خطوط آزمایشی شعله دار بالاتر از 315 درجه سانتیگراد | ۶۶ ۶۵ |
| N4 | ≥ 99.9% (Ni+Co) | خدمات حیاتی ️ خطوط کنترل زیر دریایی چاه، محیط های گازی تیز با H2S | 82 92 |
| N6 | ≥ 99.5٪ (Ni+Co) | استفاده عمومی خطوط کنترل پنوماتیک، هوا غیر حیاتی ابزار، لوله محافظ | 52 60 |
قیمت ها FOB شانگهای، سفارشات 5 500 کیلوگرم. قیمت حجم برای قراردادهای سالانه. MOQ: 5 کیلوگرم. بازرسی شخص ثالث SGS در صورت درخواست در دسترس است. تحویل استاندارد 7 25 روز کاری
| عنصر | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9٪ | ≥ 99.5٪ | ️ | ️ |
| نه | ️ | ️ | ≥ 99.2% | ≥ 99.0% |
| ک | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| آره | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| م | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | ️ | ️ |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | ️ | ️ |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
منبع: کاتالوگ محصول DLX Alloy. EN 10204 3.1 MTC با ترکیب کامل در هر محموله. تأیید SGS توسط شخص ثالث در دسترس است.
| مالکیت | ارزش | واحد |
|---|---|---|
| مقاومت کششی (Rm) | ≥ 462 | MPa |
| طول (A5) | ≥ 35 | % |
| سختی | ۹۰ ₹ ۱۲۰ | HB (بریده شده) |
| ماژول سفتی (ماژول برش) | 76 | GPa (KN/mm2) |
| تراکم | 8.89 | g/cm3 |
| نقطه ذوب | ۱۴۳۵ ₹ ۱۴۴۶ | °C |
| دمای کوری | 358 | °C |
| حداکثر دمای کار | 600 | °C |
| مقاومت الکتریکی (20°C) | 0.096 * 10-6 | م |
| رسانایی حرارتی | 70.2 | W/m·K |
| CTE (20-100°C) | 13.3 * 10−6 | m/m·°C |
| حرارت خاص | 456 | J/kg·°C |
| ساخت لوله | بدون خیاط ️ سرد کشیده شده بر روی mandrel، بدون جوش طولی | |
| استاندارد مواد | ASTM B163 / ASME SB-163; مرجع NACE MR0175 | |
منبع: کاتالوگ محصول DLX Alloy. دمای کیوری 358°C از داده های خاصیت فیزیکی نیکل منتشر شده. EN 10204 3.1 MTC با هر محموله.
| پارامتر | محدوده استاندارد | یادداشت ها |
|---|---|---|
| نمرات | Ni200، Ni201، N4, N6 | مونل در دسترس برای خدمات آب دریا |
| ساخت و ساز | بدون درهم، سرد کشیده شده | بدون جوش طولی HPHT نامگذاری شده |
| محدوده OD | 1.0 ️ 20 میلی متر | ±0.05 میلی متر |
| ضخامت دیوار | 0.15 ️ 2.5 میلی متر | مشخص کردن MAWP برای تایید محاسبه دیوار |
| طول | راست تا 6 متر؛ پیچیده تا 2000 متر | برای دیوار نازک ≤ 3 میلی متر OD |
| استانداردها | ASTM B163 / ASME SB-163; NACE MR0175 | صدور گواهینامه کامل مواد در هر درجه حرارت |
| آزمایشات شخص ثالث | SGS پذیرفته شده | در مورد درخواست شما برنامه ریزی کنید |
| مقدار تولیدی | 5 کیلوگرم | نمونه برای ارزیابی فشار در دسترس است |
تحویل:۷/۲۵ روز کاری. خدمات سریع در دسترس است. حمل و نقل هوایی < ۳۰ کیلوگرم؛ حمل و نقل دریایی برای عمده. خروج: شانگهای.
شرکت Changzhou DLX Alloy Co., Ltd، کپیلارهای نیکل بدون درز خود را با ASTM B163 و ASME SB-163 گواهی می دهد نه به این دلیل که این استانداردها معتبر به نظر می رسند،اما چون آنها استانداردهایی هستند که در واقع لوله نیکل بدون درز را برای سرویس فشار مرزی و انتقال گرما اداره می کنندمهندسان تدارکات نفت و گاز و بازرسان شخص ثالث تفاوت بین B163 (انبوه نیکل) و A240 (پلاک ضد زنگ) را می دانند.000 متر مربع از این کارخانه در چانگژو، لوله های نیکل بدون درز برای تولید آب در جریان آب کشیده شده است.، برنامه های کاربردی نفت و گاز در جریان و پایین جریان از خطوط کنترل هیدرولیک زیر دریایی تا لوله های ابزار پالایشگاه در خشکی.خدمات به مشتریان بخش انرژی در بیش از 40 کشورهر محموله شامل یک EN 10204 3.1 MTC خاص برای حرارت با خواص شیمیایی و مکانیکی اندازه گیری شده با محدودیت های مشخصات ASTM B163 است.
ASTM B163 بر لوله های گمرکی و مبادله گرما نیکل و آلیاژ نیکل بدون درز حاکم است. این استاندارد صحیح برای کیپیلار نیکل در هر برنامه ای برای مرز فشار یا انتقال گرما است.ASTM A240 بر صفحه فولاد ضد زنگ حاکم استASTM A182 برای لوله ها و لوازم لوله های فلزی ساخته شده از فولاد سبد استفاده می شود.نقل قول از A240 یا A182 در یک محصول کیپیلار نیکل یک خطای مشخصات مواد است. DLX به B163 در هر بارگذاری گواهی می دهد
بله، نیکل 200 (UNS N02200) به عنوان پذیرفته شده برای سرویس ترش بر اساس NACE MR0175/ISO 15156 بدون حساسیت به ترک محیط زیست ذکر شده است.آن را تحت فشار سولفید شکنندگی نیست و مقاومت در برابر شکنندگی هیدروژن در فشار جزئی سر چاه معمولیبرای محیط های گاز بسیار تهاجمی با H2S بالاتر از 1 psi و دمای بالاتر از 150 °C، درجه N4 (99.9٪ Ni) یا مونل 400 موی توصیه می شود.مشخص کردن غلظت H2S و شرایط عملیاتی برای توصیه مواد.
فشار انفجار بر اساس فرمول بارلو است: P = (2 * S * t) / D. برای Ni200 گرم شده (S ≈ 170 MPa تولید) ، یک 6mm OD * 1mm تولید موی دیواری تقریبا 57 MPa (،220 psi) و یک MAWP توصیه شده از 14.2 MPa در فاکتور ایمنی 4: 1. برای ترکیب های معمول OD / دیوار به جدول مرجع فشار انفجار در بالا مراجعه کنید. برای تایید ضخامت دیوار، MAWP هدف خود را در هنگام درخواست ارائه دهید.
بله. بازرسي توسط شخص ثالث SGS در تأسيسات چانگ ژو ما پذيرفته و ترتيب داده شده است. بازرسي شاهد شناسايي مواد، بررسي ابعاد، نمونه گيري و تست مکانیکي است.TÜV، و DNV نیز ممکن است در هنگام سفارش تایید شود. گزارش بازرسی با اسناد حمل و نقل شما همراه است.
بله. برای موی نازک دیواره ای (≤ 3 میلی متر OD، دیواره ≤ 0.5 میلی متر) ، ما طول پیچ های پیوسته 500 ∼2000 متر در هر اسپول را ارائه می دهیم که به عنوان یک طول پیوسته بدون جوش مداری کشیده شده است.طول مستمر مورد نیاز خود را مشخص کنیددر حال بررسی، امکان پذیر بودن و ظرفیت اسپول را در عرض 24 ساعت تایید می کنیم.
