شبکه موجدار نیکل خالص - طراحی کانال جریان سه بعدی برای توزیع آب و گاز الکترولیزر

یک شبکه مسطح الکترون ها را حرکت می دهد. یک شبکه موج دار الکترون ها، آب و گاز را در سه بعد حرکت می دهد. در شرکت Changzhou DLX Alloy Co., Ltd، our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itبر خلاف رشته هاي جريان صفحه دوقطبي که هر صفحه صدها دلار خرج دارهشبکه موج دار همان عملکرد توزیع جریان را با کسری از هزینه ارائه می دهد و برخلاف شبکه صاف که به مسیرهای انتشار گاز تصادفی متکی است، هندسه ی طراحی شده ی موج کشایی تضمین می کند که هر سانتی متر مربع از منطقه ی الکترود هم آب تازه و هم حذف گازهای بدون مانع را ببیند.و نوع بستر تولید شده به طراحی سلول الکترولیزر شما.

در یک الکترولایزر PEM که در 2 A/cm2 کار می کند، آنود تقریباً 12 میلی لیتر اکسیژن در دقیقه در هر سانتی متر مربع منطقه فعال تولید می کند.از طریق لایه حمل و نقل متخلخل، و خارج از سلول بدون مسدود کردن آب تازه از رسیدن به کاتالیزور. یک شبکه مسطح یک سطح دو بعدی را ارائه می دهد: آب و گاز برای یک فضای یکسان، در همان سطح رقابت می کنند،ایجاد محدودیت های حمل و نقل توده ای که تراکم جریان را محدود می کند.

یک شبکه موج دار جریان ها را به دو منطقه کاربردی جدا می کند: دره های کانال آب را به الکترود می رسانند و قله های کانال فضای را برای جمع آوری و خروج گاز ایجاد می کنند.ارتفاع موج گذاری تعیین می کند که چند مسیر جریان موازی در هر سانتی متر عرض الکترود وجود دارد. ارتفاع موج گذاری، مساحت قطعه متقاطع هر کانال جریان را تعیین می کند و بنابراین حداکثر میزان جریان گاز قبل از انطباق حباب، کانال را مسدود می کند.پیچ و ارتفاع تعریف جریان میدان هیدرولیک و آنها هر دو پارامتر شما در طراحی خود را مشخص.

• جریان مهندسی شده، نه کانال های تصادفیشبكه مسطح بين صفحه دوقطبی و الکترود نقاط تماس تصادفي را ایجاد می کند. آب مسیر کمترین مقاومت را پیدا می کند. حباب های گاز در مناطق مرده تجمع می کنند.شبکه موج دار، کانال های موازی تعیین کننده ایجاد می کند هر سانتی متر مربع الکترود، همان فشار آب را می بیند و همان مسیر حذف گاز را می بیندچگالي در حال حاضر بهبود مي يابد نقاط داغ از گرسنگي آب محلی ناپدید می شوند.

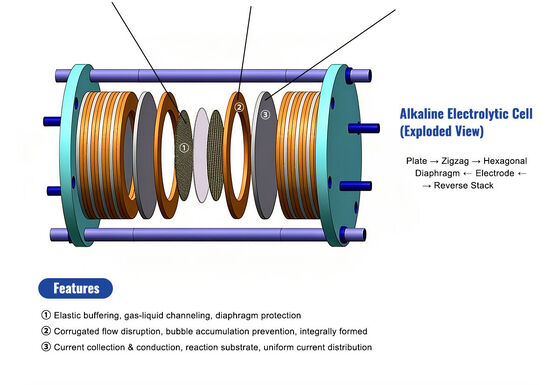

• فاضلاب، فاصله دهنده است. یک جزء، سه تابع.در یک سلول قلیایی بدون شکاف، شما نیاز دارید: یک کلکتور جریان، یک جداکننده گاز- مایع و یک فاصله دهنده برای حفظ شکاف الکترود- غشا. شبکه موج دار هر سه را در یک قطعه انجام می دهد.ماده ی شبکه ای جریان را حمل می کند. کانال های موج کشایی گاز را از مایع جدا می کنند. ارتفاع اوج شکاف را تنظیم می کند. قطعات کمتر به معنای مراحل مونتاژ کمتر و حالت های شکست کمتر است.
• از شبکه نیکل خودمون ساخته شده نه از دو تامین کننده مختلف️ زیربنای شبکه مسطح از سیم یا ورق نیکل خودمان بافته یا گسترش یافته است. موج سازی در خانه بر روی یک گیر دقیق شکل داده می شود.شما از یک شرکت شبکه خریداری نمی کنید و آن را از سوی شرکت دیگری لوله کش می کنید هر کدام از آن ها را مقصر می دانند اگر قطعات نهایی در آزمایش سلول شما شکست بخورند.
• ارتفاع و ارتفاع لوله کشی با تحمل شما حفظ می شود️ فرآیند شکل دادن دنده ما از رول های شکل گیری دقیق استفاده می کند که پروفایل های دندان را بر روی ارتفاع و دامنه مشخص شده شما برش می دهند. تحمل ارتفاع ± 0.1 میلی متر؛ تحمل ارتفاع ± 0.05 میلی متر.اینها رول های گلفی عمومی نیستند، آنها برای طراحی میدان جریان شما برش داده شده اند..
• بعد از شکل دادن ️ بدون استرس، ابعاد پایدار✓ کار شبکه موج دار، نیکل را در هر پیچ سخت می کند. بدون گرم کردن بعد از شکل، شبکه تحت فشرده سازی انبار به عقب برمی گردد و ارتفاع کانال تغییر می کند.ما محلول را پس از شکل گیری ️ پروفایل موج در قفل می شود، و شبکه در ارتفاع مشخص شده تحت فشرده سازی، چرخه پس از چرخه قرار می گیرد.
• مناطق تماس مسطح در قله ها و دره هاگزینه پروفایل تراپیزیوم ما سطوح تماس مسطح را در هر دو قله (با لایه مجاور در بالا) و دره (با لایه زیر) فراهم می کند.این به حداکثر رساندن منطقه تماس الکتریکی در مقایسه با یک موج سینوسایدال که در آن تماس به طور نظری یک خط. منطقه تماس بیشتر = مقاومت سطح پایین تر = ولتاژ سلول پایین تر

بیشتر شرکت هایی که شبکه ی موج دار ارائه می دهند، شبکه را نمی سازند. آنها شبکه ی مسطح می خرند، آن را از طریق یک دستگاه موج دار می گذرانند و آن را حمل می کنند. شیمی سیم نیکل، یکپارچگی بافت،شرایط گرم کردن هیچکدام تحت کنترل آنها نیستوقتی عملکرد سلول شما از دسته به دسته متفاوت است و شما علت ریشه را به شبکه دنبال می کنید، متوجه می شوید که تامین کننده شبکه منبع سیم خود را بدون گفتن به کسی تغییر داده است،و سیم جدید صفر دارد.۲ درصد آهن بیشتر از دسته ی واجد شرایط

در DLX، زنجیره خطی و شفاف است. کوره ذوب ما لیوان نیکل خالص را به درجه مشخص شما تولید می کند.آسیاب رولینگ ما یا خط کشیدن تولید نوار یا سیم است که تبدیل به بستر صاف میش خود را. دستگاه تراش و یا فشار گسترش دهنده ما، شبکه ی مسطح را می سازد. دستگاه چرخ دار ما، آن را به مشخصات ارتفاع و دامنه شما، واژگون می کند.و کوره اتمسفر کنترل شده ی ما، شبکه ی موج دار را برای قفل کردن هندسه ی پروفایل و کاهش تنش های شکل گیری، گرم می کند.پنج مرحله، یک مرکز، یک سیستم کیفیت، یک نقطه پاسخگویی.

• 12،000 متر مربع تاسیسات یکپارچه- ذوب کردن، کشش سیم، رولینگ نوار، بافتن، گسترش، لوله کشی، گرم کردن، بازرسی. کل زنجیره فرآیند در زیر یک سقف.
• قابلیت موج کشایی: پیچ 2.0×8.0 میلی متر، دامنه 0.5×3.0 میلی متر، پروفایل سینوزویی یا تراپیزی.بستر: بافته (همه الگوها) یا فلزی گسترش یافته.
• ISO9001 با قابلیت ردیابی کامل از ذوب به میش: SGS-اعتماد؛ BV و TÜV بازرسی در دسترس.

منبع: کاتالوگ محصول DLX Alloy. شیمی از انبوه گرفته تا شبکه ی موج دار نهایی.

بازرسی توسط شخص ثالثSGS، BV یا TÜVنمونه رایگان از 5 ورق برای ارزیابی طراحی الکترولیزر OEM.

• چطور می توانم ارتفاع و دامنه مناسب را برای سلولم انتخاب کنم؟

  با تراکم هدف جریان و سرعت تولید گاز در هر سلول شروع کنید.تراکم جریان بالاتر نیاز به ظرفیت بیشتری برای حذف گاز دارد افزایش دامنه یا کاهش پیچ برای اضافه کردن منطقه قطعه قطعی کانال. مدل سازی جریان شما (CFD) باید پارامترهای اولیه را هدایت کند. اگر شما یک مدل CFD ندارید، می توانیم ورق های نمونه را در ترکیب های 2 ¢ 3 پیچ / دامنه برای آزمایش تک سلولی تجربی ارائه دهیم.اکثر مشتریان در دو تکرار به هندسه مطلوب خود می رسند.

• آیا می توان کرج را به زاویه لبه های ورق جهت داد؟

  استاندارد کانال های موازی با طول ورق است که با جهت جریان طبیعی از ورودی به خروجی در اکثر طرح های سلول هماهنگ می شود.45° برای جریان متقابل)، ورق ها پس از لوله کشی در زاویه مشخص شده برش داده می شوند. لبه های برش کانال های لوله کشی را در زاویه برخی از انتهای کانال باز در معرض قرار می گیرند.ما می توانیم بحث کنیم که آیا این برای طراحی شما قابل قبول است یا اینکه آیا جهت گیری رول تشکیل باید تنظیم شود.

• نازکترین شبکه ی موج دار که می توانید تولید کنید چیست؟

  ضخامت کل (ضخامت بستر + دامنه لوله کشی): حداقل حدود 0.7 میلی متر برای بستر بافته با سیم 0.10 میلی متر و دامنه 0.5 میلی متر.حداقل عملی توسط قطر سیم زیربنایی هدایت می شود سیم باید بدون شکستگی از خم شدن در قله های موج باید زنده بماندبرای بستر فلزی گسترش یافته، حداقل ضخامت کل تقریباً 0.9 میلی متر با ورق 0.15 میلی متر و دامنه 0.6 میلی متر است.

• آیا فرآیند لوله کشی باعث آسیب به سطح شبکه می شود؟

  نه رول های شکل گیری ما برای جلوگیری از علامت گذاری سطح روی نیکل شسته می شوند. شبکه در اطراف یک شعاع کنترل شده در هر قله و دره خم می شود.شستن بعد از شکل، هر گونه استرس سطحی را از خم کردن کاهش می دهدوضعیت سطح شبکه ی موج دار نهایی معادل وضعیت سطح بستر صاف است ‬ اگر بستر روشن گرم شده باشد، شبکه ی موج دار روشن گرم شده است.

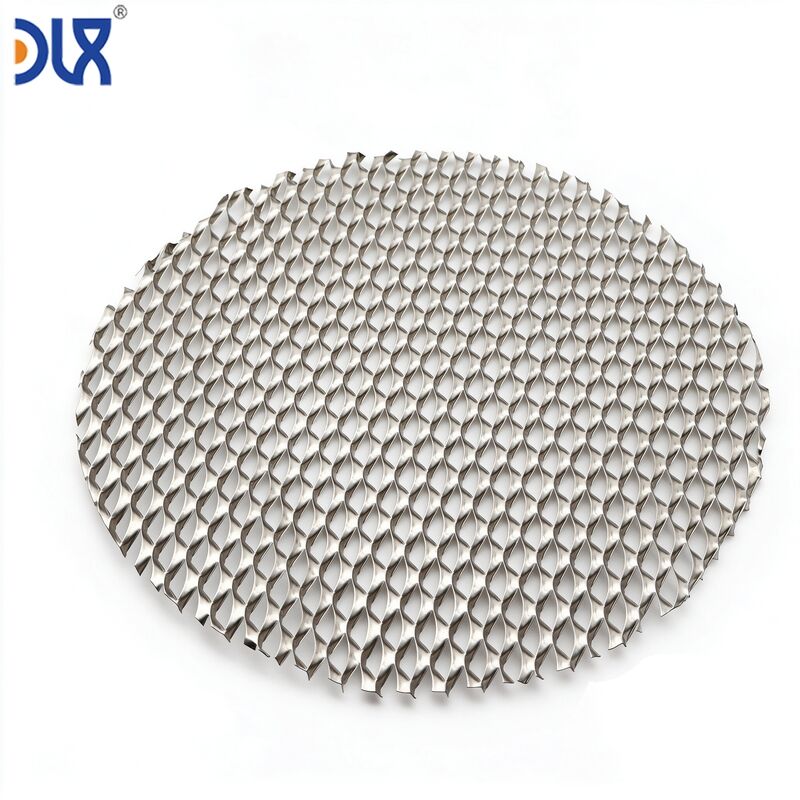

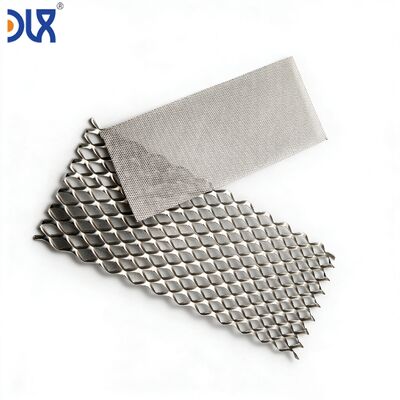

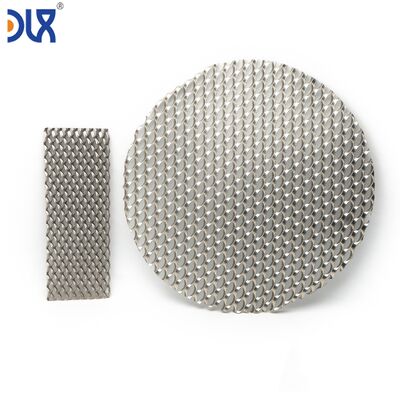

• مي تونيد شبكه هاي گسترده و موج دار درست مثل شبكه هاي بافتي و موج دار درست کنيد؟

  بله. میش نیکل گسترش یافته می تواند با همان فرآیند تشکیل موج دار شود. تفاوت اصلی این است که میش گسترش یافته جهت دارد الگوی الماس جهت طولانی و کوتاه دارد.کانال های لوله کشی باید با جهت LWD برای حداکثر یکپارچگی مکانیکی از طریق رول های شکل گیری هماهنگ شوندما جهت گیری مطلوب را در طول بررسی نقشه تایید خواهیم کرد.
