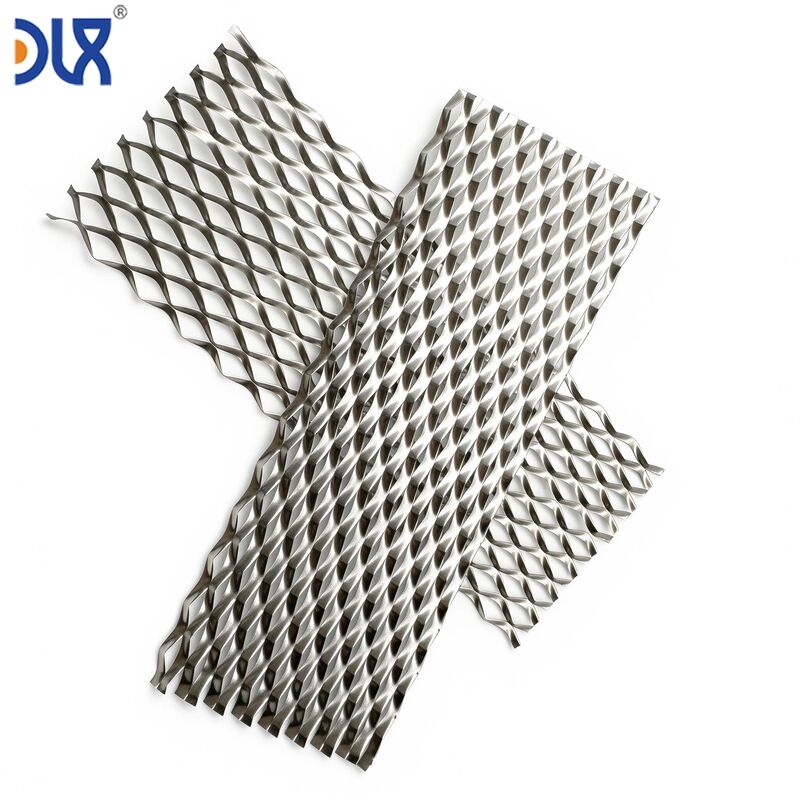

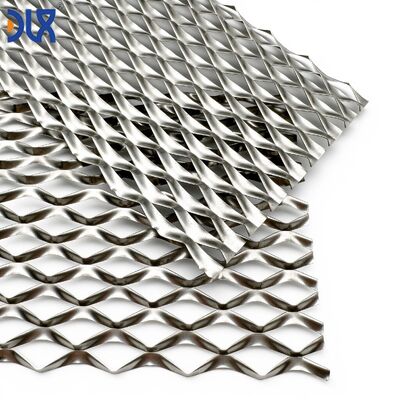

توری موج‌دار نیکل خالص — میدان‌های جریانی آماده برای انباشت برای خطوط مونتاژ الکترولایزر خودکار

کارخانه مستقیم ISO9001 | از سال ۲۰۰۲ | N4/N6/Ni200 | بسته‌بندی سازگار با ربات | نمونه رایگان ۵ ورق

هنگامی که یک گیگافکتوری الکترولایزر در هر ساعت یک استک تولید می‌کند، توری نمی‌تواند یک محصول دست‌ساز باشد. باید ابعادی یکسان با دسته واجد شرایط داشته باشد. باید بدون دستکاری دستی باز شود. باید بدون گیر کردن در ربات پیک اند پلیز قرار گیرد. باید در جهت صحیح و در تلرانس موقعیتی قرار گیرد — هر بار، هزاران بار. در Changzhou DLX Alloy Co., Ltd.، توری موج‌دار نیکل خالص ما نه تنها مطابق با نقشه ابعادی شما، بلکه مطابق با الزامات خط مونتاژ شما تولید می‌شود: بسته‌بندی قابل گرفتن توسط ربات، صافی یکنواخت ورق به ورق، پخ لبه در جایی که گیره ربات تماس می‌گیرد، و قابلیت ردیابی در سطح دسته که با سیستم اجرای تولید شما ادغام می‌شود. این تامین قطعات الکترود برای تولید انبوه است — نه برای نمونه‌های اولیه آزمایشگاهی.

با ۱۰ استک در سال، یک اپراتور می‌تواند هر ورق توری را با دست بازرسی کند، ورق‌های کمی خم شده را رد کند و هر ورق را در حین مونتاژ استک به صورت دستی قرار دهد. با ۱۰ استک در هفته، بازرسی دستی به یک گلوگاه تبدیل می‌شود. با ۱۰ استک در روز — نرخ تولید یک کارخانه الکترولایزر ۱ گیگاوات در سال — دستکاری دستی نه تنها کند است؛ بلکه تغییری ایجاد می‌کند که هیچ مقدار تست پایان خط نمی‌تواند به طور کامل جبران کند. یک ورق توری که ۰.۵ میلی‌متر بزرگتر است با قاب سلول مجاور تماس پیدا می‌کند. ورقی که با ۳ میلی‌متر خمیدگی می‌رسد، زیر گیره خلاء ربات صاف نمی‌ماند. ورقی که ارتفاع موج آن ۰.۱ میلی‌متر کمتر از حد اسمی است، یک منطقه فشرده‌سازی کم در استک ایجاد می‌کند که سه ماه پس از عملیات میدانی به عنوان یک سلول داغ ظاهر می‌شود.

این حالت‌های خرابی در آزمایشگاه وجود ندارند. آنها در مقیاس تولید ظاهر می‌شوند — و با طراحی تامین توری برای فرآیند مونتاژ، نه فقط برای عملکرد الکتروشیمیایی، جلوگیری می‌شوند.

• تحت کنترل SPC — پایداری ابعادی اثبات شده با داده، نه وعده — هر دسته تولید شامل نمودارهای X-bar و R برای گام، دامنه و ابعاد ورق است. هنگامی که توری خود را برای خط مونتاژ خود واجد شرایط می‌کنید، داده‌های قابلیت فرآیند (Cpk) را دریافت می‌کنید که ثابت می‌کند فرآیند پایدار است. هنگامی که شش ماه بعد سفارش تولید ۱۰,۰۰۰ ورق را ثبت می‌کنید، همان کنترل‌های SPC در حال اجرا هستند — و داده‌ها ثابت می‌کنند که توری با دسته واجد شرایط یکسان است.
• پس از شکل‌دهی آنیل شده — بدون خمیدگی، بدون فنریت — موج‌دار کردن سیم یا رشته نیکل را خم می‌کند. بدون آنیل، آن کار سرد تنش باقی‌مانده ایجاد می‌کند. زیر گیره خلاء ربات، ورق در لبه‌ها خم می‌شود — برداشت ناموفق است. زیر فشار استک به مدت ۱۰۰ ساعت در دمای ۸۰ درجه سانتی‌گراد، تنش باقی‌مانده کاهش می‌یابد — ارتفاع موج‌دار شدن کاهش می‌یابد — سطح مقطع کانال کوچک می‌شود — عملکرد سلول کاهش می‌یابد. ما پس از شکل‌دهی آنیل می‌کنیم تا این حالت‌های خرابی را قبل از رسیدن به خط مونتاژ شما از بین ببریم.
• نقطه جهت‌گیری — سازگار با بینایی ماشین — یک نقطه حک شده با لیزر ۱.۵ میلی‌متری در یک گوشه از هر ورق، جهت موج را مشخص می‌کند. سیستم بینایی ربات شما نقطه را می‌خواند، جهت را تأیید می‌کند و ورق را به درستی قرار می‌دهد. نقطه به اندازه‌ای کوچک است که بر ناحیه فعال الکترود تأثیر نمی‌گذارد. در طول آنیل بدون محو شدن باقی می‌ماند. زیر نور استاندارد کارخانه قابل مشاهده است.
• بسته‌بندی سینی — تغذیه مستقیم ربات — ورق‌ها در سینی‌های PET وکیوم فرم شده، یک ورق در هر حفره، در یک جعبه تخته سه لا بسته‌بندی می‌شوند. اپراتور شما سینی را در ایستگاه بارگیری ربات قرار می‌دهد. ربات ورق‌ها را مستقیماً از حفره‌های سینی برمی‌دارد — بدون بسته‌بندی مجدد، بدون بارگذاری مجله، بدون دستکاری دستی ورق. هنگامی که سینی خالی است، سینی بعدی قرار می‌گیرد. سینی‌ها قابل بازگشت یا بازیافت طبق سیاست پایداری شما هستند.
• رکورد دسته دیجیتال — اسکن و ثبت — کد QR روی هر سینی. با تبلت MES، اسکنر بارکد، یا دوربین سلول ربات اسکن کنید. شیمی، داده‌های ابعادی، عبور/عدم عبور بازرسی، و شماره حرارت به طور خودکار در رکورد ردیابی شما پر می‌شوند. بدون تخته سیاه. بدون اشتباه تایپی. بدون "فکر می‌کنیم این دسته از شماره حرارت ۲۴۰۷ آمده است اما مطمئن نیستیم."
• سوراخ‌های منیفولد در داخل پانچ شده — یک محموله، نه دو — اگر ورق‌های توری شما برای ورودی/خروجی الکترولیت نیاز به سوراخ‌های منیفولد دارند، ما آنها را پس از موج‌دار کردن در همان تأسیسات پانچ می‌کنیم. تلرانس موقعیت سوراخ ±۰.۵ میلی‌متر. ورق تکمیل شده آماده قرار دادن در استک است — شما نیازی به عملیات پانچ جداگانه ندارید که خراش، عدم هم‌ترازی و یک مرحله دستکاری اضافی در خط شما ایجاد کند.

در سال ۲۰۲۲، یکی از مشتریان الکترولایزر ما — که در آن زمان ۲ استک در هفته تولید می‌کرد — با مشکلی تماس گرفت. آنها به تازگی یک خط مونتاژ استک نیمه خودکار را که قادر به تولید ۱ استک در هر شیفت بود، راه‌اندازی کرده بودند و ورق‌های توری از تامین کننده فعلی آنها در ایستگاه برداشت ربات با مشکل مواجه می‌شدند. ورق‌ها خم می‌شدند. ربات آنها را رها می‌کرد. اپراتور مجبور بود هر ۴ یا ۵ چرخه دخالت کند. خط با ۶۰٪ توان طراحی کار می‌کرد زیرا توری برای دستکاری خودکار طراحی نشده بود.

پاسخ تامین کننده توری آنها: "توری با نقشه مطابقت دارد. مشکل ربات شماست." از نظر فنی درست بود — توری با مشخصات ابعادی مطابقت داشت. عملاً بی‌فایده بود — توری نمی‌توانست در فرآیند مونتاژ که برای آن خریداری شده بود، کار کند.

ما آن تامین کننده را جایگزین کردیم. همان نقشه. همان مشخصات ابعادی. پس از پردازش متفاوت — به طور خاص، یک آنیل محلول کامل پس از موج‌دار کردن برای از بین بردن تنش باقی‌مانده که باعث خمیدگی می‌شد، به علاوه یک مرحله پرداخت لبه‌های برش خورده که از چسبندگی ورق به ورق در مجله تغذیه جلوگیری می‌کرد، به علاوه یک لایه نازک ساده بین ورق‌ها. نرخ موفقیت برداشت ربات از ۸۰٪ به >۹۹.۹٪ افزایش یافت. خط با توان طراحی کار کرد. توری همچنان با نقشه مطابقت داشت — اما اکنون با فرآیند مونتاژ نیز مطابقت داشت.

این تفاوت بین یک تامین کننده توری است که نقشه شما را می‌خواند و کسی که کارخانه شما را درک می‌کند.

• تأسیسات یکپارچه ۱۲,۰۰۰ متر مربع — ذوب، کشش سیم، بافت، انبساط، موج‌دار کردن، آنیل کردن، پانچ کردن، علامت‌گذاری با لیزر، بسته‌بندی سینی. یک مکان، یک سیستم کیفیت، یک مسئولیت.
• ظرفیت تولید برای تامین در مقیاس گیگافکتوری. ابزار، فرآیند و بسته‌بندی طراحی شده برای خطوط مونتاژ خودکار — نه برای نمونه‌های اولیه آزمایشگاهی.
• ISO9001 با تولید کنترل شده با SPC.داده‌های Cpk برای تمام پارامترهای حیاتی موجود است. مورد تأیید SGS. قابلیت ردیابی دیجیتال.

شیمی از شمش تا توری نهایی گواهی شده است. رکورد دیجیتال به کد QR روی هر سینی پیوند دارد.

SGS، BV، یا TÜV. بسته داده کامل SPC برای بررسی مهندسی کیفیت مشتری موجود است. ۵ ورق نمونه رایگان با بسته داده واجد شرایط.بسته‌بندی و تحویل — طراحی شده برای خط مونتاژ

بله. ابعاد ایستگاه تغذیه ربات سلول خود را برای ما ارسال کنید — ابعاد خارجی سینی، ارتفاع سینی، و الزامات فاصله برداشت. ما سینی‌ها را مطابق با سلول شما اندازه خواهیم داد. اگر از فرمت سینی استاندارد (مانند یورو-نرم ۶۰۰*۴۰۰ میلی‌متر) استفاده می‌کنید، می‌توانیم طرح حفره را در آن فرمت طراحی کنیم تا حداکثر ورق در هر سینی را با حفظ فاصله دسترسی ربات به حداکثر برسانیم.

چگونه سازگاری دسته به دسته را در طول یک برنامه تولید چند ساله تضمین می‌کنید؟

فرسایش غلتک شکل‌دهی منبع اصلی انحراف ابعادی در توری موج‌دار است. ما گام و دامنه را توسط SPC از اولین ورق هر دسته تولید نظارت می‌کنیم. هنگامی که Cpk به سمت ۱.۳۳ گرایش پیدا می‌کند، ابزار تعمیر می‌شود — نه زمانی که بازرسی دریافت شما انحراف ابعادی را تشخیص می‌دهد. علاوه بر این، ما یک حرارت شمش نیکل اختصاصی را برای برنامه‌های تولید طولانی مدت رزرو می‌کنیم. شیمی یکسان در طول سال‌ها — بدون نیاز به واجد شرایط سازی مجدد به دلیل تغییر حرارت.

اگر ربات ما از گیره‌های مغناطیسی استفاده کند چه؟

نیکل فرومغناطیس است — گیره‌های مغناطیسی کار می‌کنند. با این حال، نیکل خالص نفوذپذیری مغناطیسی کمتری نسبت به فولاد دارد، بنابراین ممکن است نیاز به تنظیم مشخصات آهنربای گیره شما باشد. ما می‌توانیم ورق‌های آزمایشی را برای تیم اتوماسیون شما برای مشخص کردن نیروی برداشت مغناطیسی قبل از نهایی کردن ابزار، عرضه کنیم. گیره‌های خلاء برای توری نیکل رایج‌تر هستند و ما صافی را به طور خاص برای قابلیت اطمینان برداشت خلاء بهینه می‌کنیم.

آیا می‌توانید به تولید کننده قراردادی ما ارسال کنید در حالی که ما نظارت کیفی را حفظ می‌کنیم؟

بله. ما به مقصد مشخص شده شما — تأسیسات شما یا تولید کننده قراردادی شما ارسال می‌کنیم. سیستم کد QR به شما امکان می‌دهد داده‌های دسته را از راه دور صرف نظر از محل ارسال، تأیید کنید. رکوردهای دسته دیجیتال از طریق یک پورتال امن برای تیم کیفیت شما قابل دسترسی هستند. گزارش‌های بازرسی فیزیکی با محصول برای کنترل کیفیت ورودی محل دریافت ارسال می‌شوند. شما دید ردیابی را حفظ می‌کنید حتی اگر محصول هرگز از تأسیسات شما عبور نکند.

چه اتفاقی برای سینی‌ها می‌افتد — آیا آنها را برمی‌گردانیم؟

دو گزینه. استاندارد: سینی‌ها PET قابل بازیافت یکبار مصرف هستند. تأسیسات شما آنها را از طریق جریان زباله استاندارد خود بازیافت می‌کند. اختیاری: سینی‌های قابل بازگشت ساخته شده از پلی‌پروپیلن بادوام. سینی‌ها جمع‌آوری، بازرسی، تمیز و برای سفارش بعدی شما مجدداً استفاده می‌شوند. برنامه قابل بازگشت دارای سپرده‌ای به ازای هر سینی است. اکثر مشتریان در مقیاس تولید، بازیافتی را برای سادگی و سربار لجستیکی کمتر انتخاب می‌کنند. انتخاب شما.
