| نام تجاری: | DLX |
| شماره مدل: | کابل ترموکوپل نوع K MI |
| MOQ: | 50 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 100000 متر ماه |

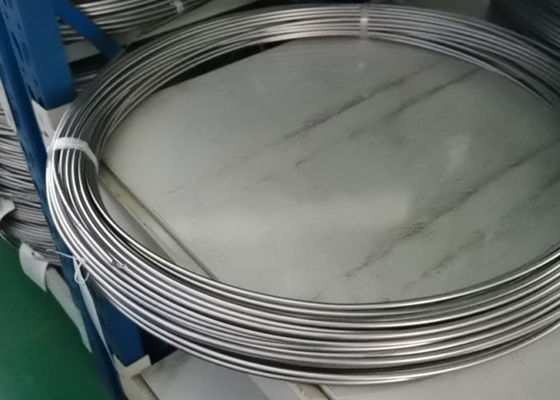

نوع K SS310 MI 3.2mm کابل عایق معدنی برای نفت و گاز

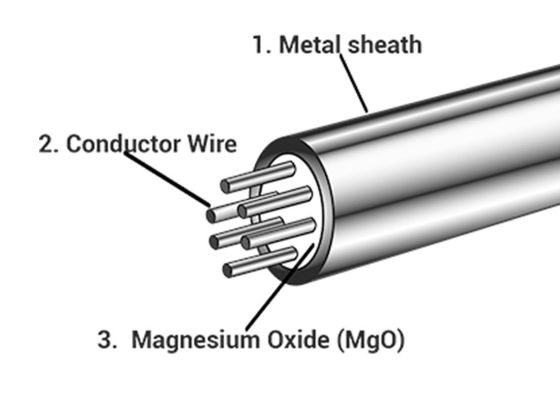

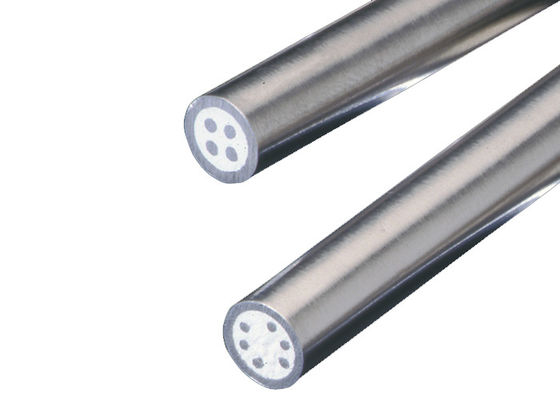

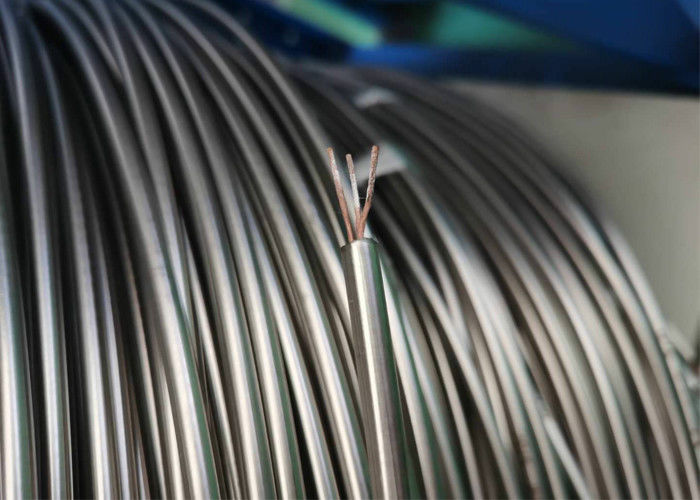

کابل M.I. (معادن عایق) برای عایق سیم های ترموپول از یکدیگر و از پوشش فلزی که آنها را احاطه می کند استفاده می شود.ترموپول های عایق معدنی سیم های ترمو فشرده در اکسید منیزیم مقاوم در آتش هستند که مقاومت فشار بالا را تضمین می کنند. آنها برای محدوده دمای -200 تا + 1100 درجه سانتیگراد مناسب هستند. نوع Kبی جانبه عایقدارای دو (یا چهار در صورت دوگانه) سیم ترموکوپل است که از وسط لوله می گذرد.لوله سپس با پودر اکسید منیزیم پر شده و فشرده شده است تا اطمینان حاصل شود سیم به درستی عایق و جدا شده استکابل MI به محافظت از سیم ترموپول از خوردگی و تداخل الکتریکی کمک می کند.
| کد | قطعات سیم های ترموپول | |
| +پای مثبت | -پای منفی | |
| N | Ni-cr-si (NP) | نی-سی-مگنیزیم (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | کو-نی |
| J | آهن (JP) | کو-نی |
| T | مس (TP) | کو-نی |
| ب | رودیوم پلاتین: 30% | رودیوم پلاتین ۶٪ |
| R | پلاتین رودیوم-۱۳٪ | پلاتین |
| S | رودیوم پلاتین- ۱۰٪ | پلاتین |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (جامعه آزمايش و مواد آمريکايي) E 230 | (انستیتوی استاندارد ملی آمریکا) MC 96.1 | (استانداردهای اروپایی توسط کمیسیون بین المللی برق و برق 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (توحید مشخصات روسیه) 3044 |
قطر: 0.5 تا 12.7 میلی متر
| خارج از غلاف | سیم هسته ای Dia. ((mm) | مواد پوشش | طول ((m) | |||||
| دیای ما. | ضخامت دیوار | نوع K,N,E,J,T | انواع S،R،B | انواع K,N | انواع E،J،T | نوع S,R | نوع B | |
| 0.5 | 0.05-01 | 0.08-012 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.۱-۰2 | 0.15-02 | --- | 300 | ||||
| 1.5 | 0.15-025 | 0.23-03 | --- | 200 | ||||
| 1.6 | 0.16-026 | 0.26-036 | --- | 200 | ||||
| 2 | 0.25-035 | 0.4-0.5 | 0.25-03 | 180 | ||||
| 3 | 0.38-048 | 0.5-0.6 | 0.30 به صفر4 | 80 | ||||
| 3.2 | 0.48-058 | 0.58-0.68 | 0.30 به صفر4 | 75 | ||||
| 4 | 0.52-062 | 0.6-07 | 0.35-04 | 70 | ||||
| 4.8 | 0.73-083 | 0.75-085 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-088 | 0.80-090 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-108 | 0.90-1.1 | 0.45-05 | 30 | ||||
| 6.4 | 1.05-115 | 1.02-112 | 0.45-05 | 30 | ||||
| 8 | 1.30-144 | 1.30-140 | 0.45-05 | 20 | ||||
| 12.7 | 1.75-190 | 1.92-205 | --- | 10 | ||||
| نام محصول | کد | نوع | مواد پوشش | خارج از دیا. | درجه حرارت |
| نی کرنی سی | KK | K | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 600 | |||
| SS316 | 4.0-80 | 800 | |||
| 0.5-10 | 500 | ||||
| SS310 | 1.۵-۳2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| نیکروبل | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نه نه نه | NK | N | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 600 | |||
| SS316 | 4.0-80 | 800 | |||
| 0.5-10 | 500 | ||||
| SS310 | 1.۵-۳2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| "نيکربل" | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نی کر-کانستانتان | EK | E | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 500 | |||
| SS316 | 4.0-80 | 800 | |||
| Fe-Constantan | جی کی | J | SS304 | 1.0 | 300 |
| SS321 | 1.۵-۳2 | 500 | |||
| SS316 | 1.0-80 | 800 | |||
| کو-کانستانتان | TK | T | SS304 | -200 تا 100 | |
| SS321 | 100 تا 200 | ||||
| SS316 | 100 تا 350 |
