| نام تجاری: | DLX |
| شماره مدل: | کابل ترموکوپل نوع N MI |
| MOQ: | 50 متر |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 30000 متر در ماه |

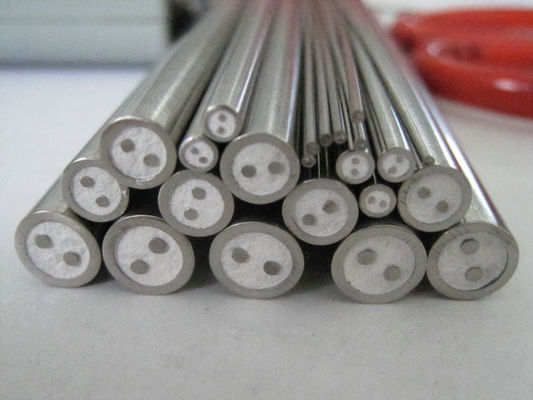

کابل ترموکوپل با عایق معدنی با MgO عایق بندی شده است.کابل عایق MgO انتخاب خوبی برای ساخت پروب های دمای بالا است، به طور گسترده در صنعت استفاده می شود. کابل ترموکوپل با عایق معدنی در برابر دمای بالا، ضد خوردگی، ضد اکسیداسیون، پاسخ حرارتی سریع است.

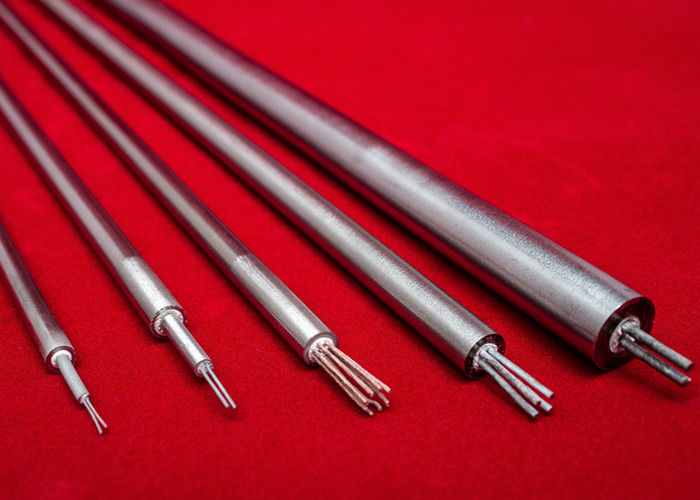

یک کابل ترموکوپل با عایق معدنی شامل دو هادی (گاهی اوقات چهار یا شش) از فلزات ناهمسان است. این هادی ها در سمتی که دما باید اندازه گیری شود (اتصال داغ) به هم متصل می شوند. هنگامی که به درستی به هم متصل شوند، ولتاژی تولید می شود که می توان آن را برای تعیین دما خواند.

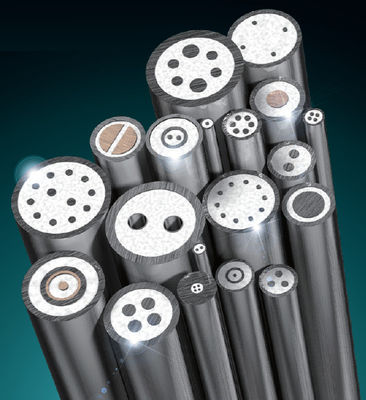

فلزات ناهمسان با اکسید منیزیم با کیفیت بالا عایق بندی شده و با یک ماده غلاف مقاوم در برابر خوردگی مانند اینکونل یا فولاد ضد زنگ پوشانده شده اند. ترموکوپل های با عایق معدنی می توانند قرائت های پایدار دما را ارائه دهند
و اغلب برای دماهای بالا (تا 1250 درجه سانتیگراد) در محیط های خطرناک استفاده می شوند.
| کد | سیم های تشکیل دهنده ترموکوپل | |
| +پایه مثبت | -پایه منفی | |
| N | نیکل-کروم-سیلیکون (NP) | نیکل-سیلیکون-منیزیم (NN) |
| K | نیکل-کروم (KP) | نیکل-آلومینیوم (Si) (KN) |
| E | نیکل-کروم (EP) | مس-نیکل |
| J | آهن (JP) | مس-نیکل |
| T | مس (TP) | مس-نیکل |
| B | پلاتین رودیوم-30% | پلاتین رودیوم-6% |
| R | پلاتین رودیوم-13% | پلاتین |
| S | پلاتین رودیوم-10% | پلاتین |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (انجمن آمریکایی آزمایش و مواد) E 230 | (موسسه استاندارد ملی آمریکا) MC 96.1 | (استاندارد اروپایی توسط کمیسیون بین المللی الکتروتکنیکی 584)-1/2/3 | (استانداردهای صنعتی آلمان) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041, EN 60584 -1/2 | (استاندارد فرانسه) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (اتحاد مشخصات روسیه) 3044 |
قطر (میلی متر): 0.5 تا 12.7 میلی متر.
| پوشش خارجی (میلی متر) | قطر سیم داخلی (میلی متر) | جنس غلاف | طول (متر) | |||||
| قطر ما | ضخامت دیواره | نوع K,N,E,J,T | انواع S,R,B | انواع K,N | انواع E,J,T | نوع S,R | نوع B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| نام محصول | کد | نوع | جنس غلاف | قطر خارجی (میلی متر) | دما |
| نیکل کروم-نیکل سیلیکون | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نیکل کروم سیلیکون-نیکل سیلیکون | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نیکل کروم-کنستانتان | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| آهن-کنستانتان | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| مس-کنستانتان | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
