| نام تجاری: | DLX |
| شماره مدل: | کابل ترموکوپل نوع S MI |
| MOQ: | 500 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 100000 متر در ماه |

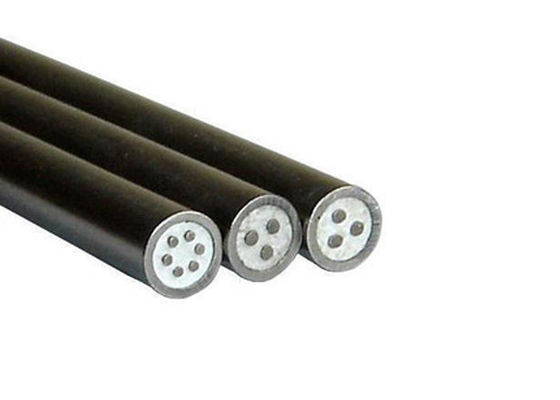

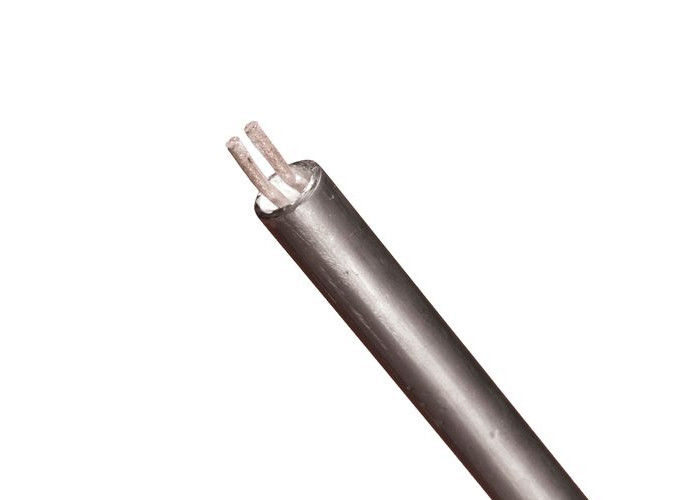

کابل ترموکوپل MI برای عایق سیم های ترموکوپل از یکدیگر و از پوشش فلزی که آنها را احاطه می کند استفاده می شود.MI کابل دارای دو (یا چهار زمانی که دوگانه) سیم های ترموپل در حال اجرا در وسط لولهسپس لوله با پودر اکسید منیزیم پر می شود و فشرده می شود تا اطمینان حاصل شود که سیم ها به درستی جدا شده و جدا شده اند.کابل عایق معدنی به محافظت از سیم ترموکوپل از خوردگی و تداخل الکتریکی کمک می کندMIکابل دو قلو
مزایا:
1، بهبود خواص مکانیکی و فیزیکی خطوط اندازه گیری ترموپول.
2، کاهش هزینه خطوط اندازه گیری
در محدوده ای از دما، یک جفت سیم عایق که در ترموکوپل مورد استفاده استفاده استفاده می شود و دارای همان ویژگی است سیم تعویض نامیده می شود.هنگامی که به درستی با ترموپول مورد استفاده متصل می شود، آن را به پایان مرجع ترموپول به یک مکان دور از گرما و یا با دمای ثابت گسترش می دهد.
| کد | قطعات سیم های ترموپول | |
| +پای مثبت | -پای منفی | |
| N | Ni-cr-si (NP) | نی-سی-مگنیزیم (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | کو-نی |
| J | آهن (JP) | کو-نی |
| T | مس (TP) | کو-نی |
| ب | رودیوم پلاتین: 30% | رودیوم پلاتین ۶٪ |
| R | پلاتین رودیوم-۱۳٪ | پلاتین |
| S | رودیوم پلاتین- ۱۰٪ | پلاتین |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (جامعه آزمايش و مواد آمريکايي) E 230 | (انستیتوی استاندارد ملی آمریکا) MC 96.1 | (استانداردهای اروپایی توسط کمیسیون بین المللی برق و برق 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (توحید مشخصات روسیه) 3044 |
قطر: 0.5 تا 12.7 میلی متر
| خارج از غلاف | سیم هسته ای Dia. ((mm) | مواد پوشش | طول ((m) | |||||
| دیای ما. | ضخامت دیوار | نوع K,N,E,J,T | انواع S،R،B | انواع K,N | انواع E،J،T | نوع S,R | نوع B | |
| 0.5 | 0.05-01 | 0.08-012 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.۱-۰2 | 0.15-02 | --- | 300 | ||||
| 1.5 | 0.15-025 | 0.23-03 | --- | 200 | ||||
| 1.6 | 0.16-026 | 0.26-036 | --- | 200 | ||||
| 2 | 0.25-035 | 0.4-0.5 | 0.25-03 | 180 | ||||
| 3 | 0.38-048 | 0.5-0.6 | 0.30 به صفر4 | 80 | ||||
| 3.2 | 0.48-058 | 0.58-0.68 | 0.30 به صفر4 | 75 | ||||
| 4 | 0.52-062 | 0.6-07 | 0.35-04 | 70 | ||||
| 4.8 | 0.73-083 | 0.75-085 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-088 | 0.80-090 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-108 | 0.90-1.1 | 0.45-05 | 30 | ||||
| 6.4 | 1.05-115 | 1.02-112 | 0.45-05 | 30 | ||||
| 8 | 1.30-144 | 1.30-140 | 0.45-05 | 20 | ||||
| 12.7 | 1.75-190 | 1.92-205 | --- | 10 | ||||
| نام محصول | کد | نوع | مواد پوشش | خارج از دیا. | درجه حرارت |
| نی کرنی سی | KK | K | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 600 | |||
| SS316 | 4.0-80 | 800 | |||
| 0.5-10 | 500 | ||||
| SS310 | 1.۵-۳2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| نیکروبل | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نه نه نه | NK | N | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 600 | |||
| SS316 | 4.0-80 | 800 | |||
| 0.5-10 | 500 | ||||
| SS310 | 1.۵-۳2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| "نيکربل" | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نی کر-کانستانتان | EK | E | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 500 | |||
| SS316 | 4.0-80 | 800 | |||
| Fe-Constantan | جی کی | J | SS304 | 1.0 | 300 |
| SS321 | 1.۵-۳2 | 500 | |||
| SS316 | 1.0-80 | 800 | |||
| کو-کانستانتان | TK | T | SS304 | -200 تا 100 | |
| SS321 | 100 تا 200 | ||||
| SS316 | 100 تا 350 |
