| نام تجاری: | DLX |
| شماره مدل: | سیم ترموکوپل نوع K MI |
| MOQ: | 50 متر |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300000 متر در ماه |

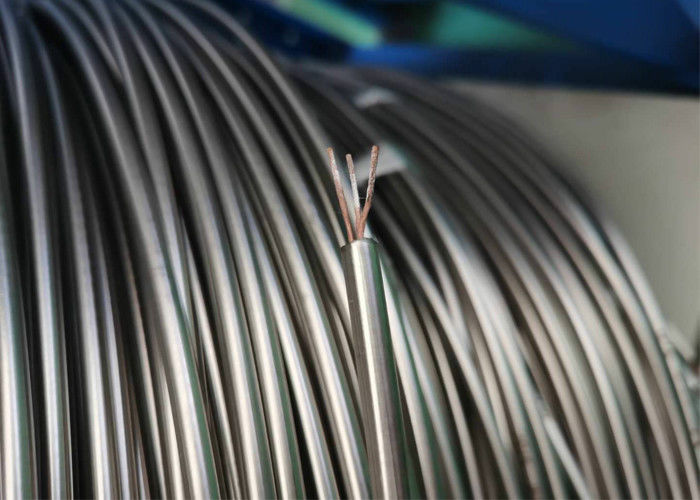

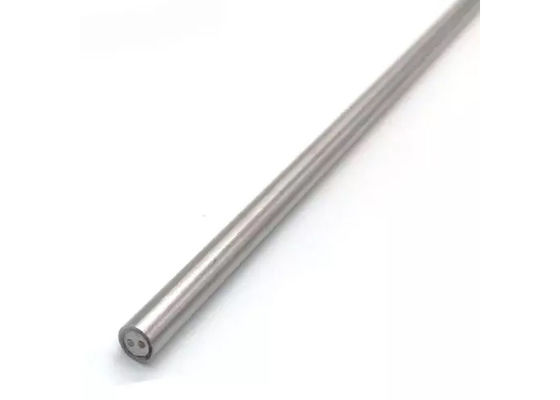

کابل ترموکوپل عایق معدنی توسط Mgo عایق شده است.MgO کابل عایق یک انتخاب خوب برای تولید درجه حرارت بالا است، به طور گسترده ای در صنعت استفاده می شود.ضد اکسیدواکنش سریع به گرما

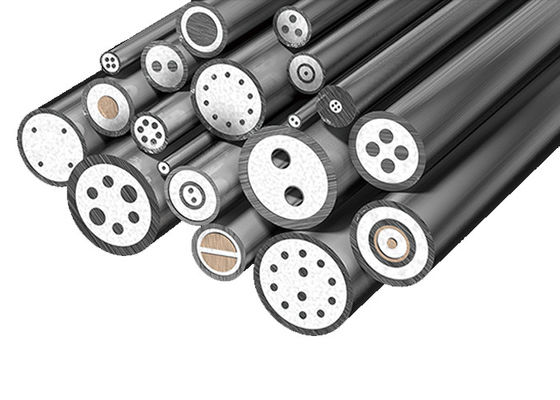

یک کابل ترموکوپل عایق معدنی از دو رسانا (گاهی اوقات حتی چهار یا شش) از فلزات متفاوت تشکیل شده است.این هادی ها در طرفی که باید دمای آن اندازه گیری شود (تقاطع داغ) متصل می شوند.وقتی که به درستی متصل شوند، ولتاژ تولید می شود که می تواند برای تعیین دمای آن خوانده شود.
فلزات متفاوت با اکسید منیزیم با کیفیت بالا عایق بندی شده و با یک ماده پوشش مقاوم در برابر خوردگی مانند Inconel یا فولاد ضد زنگ پوشانده شده اند.ترموپول های عایق معدنی می توانند مقادیر ثابت اندازه گیری دمای را ارائه دهند
و اغلب برای دمای بالا (تا 12500C) در محیط های خطرناک استفاده می شود.
| کد | قطعات سیم های ترموپول | |
| +پای مثبت | -پای منفی | |
| N | Ni-cr-si (NP) | نی-سی-مگنیزیم (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | کو-نی |
| J | آهن (JP) | کو-نی |
| T | مس (TP) | کو-نی |
| ب | رودیوم پلاتین: 30% | رودیوم پلاتین ۶٪ |
| R | پلاتین رودیوم-۱۳٪ | پلاتین |
| S | رودیوم پلاتین- ۱۰٪ | پلاتین |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (جامعه آزمايش و مواد آمريکايي) E 230 | (انستیتوی استاندارد ملی آمریکا) MC 96.1 | (استانداردهای اروپایی توسط کمیسیون بین المللی برق و برق 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (توحید مشخصات روسیه) 3044 |
قطر: 0.5 تا 12.7 میلی متر
| خارج از غلاف | سیم هسته ای Dia. ((mm) | مواد پوشش | طول ((m) | |||||
| دیای ما. | ضخامت دیوار | نوع K,N,E,J,T | انواع S،R،B | انواع K,N | انواع E،J،T | نوع S,R | نوع B | |
| 0.5 | 0.05-01 | 0.08-012 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.۱-۰2 | 0.15-02 | --- | 300 | ||||
| 1.5 | 0.15-025 | 0.23-03 | --- | 200 | ||||
| 1.6 | 0.16-026 | 0.26-036 | --- | 200 | ||||
| 2 | 0.25-035 | 0.4-0.5 | 0.25-03 | 180 | ||||
| 3 | 0.38-048 | 0.5-0.6 | 0.30 به صفر4 | 80 | ||||
| 3.2 | 0.48-058 | 0.58-0.68 | 0.30 به صفر4 | 75 | ||||
| 4 | 0.52-062 | 0.6-07 | 0.35-04 | 70 | ||||
| 4.8 | 0.73-083 | 0.75-085 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-088 | 0.80-090 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-108 | 0.90-1.1 | 0.45-05 | 30 | ||||
| 6.4 | 1.05-115 | 1.02-112 | 0.45-05 | 30 | ||||
| 8 | 1.30-144 | 1.30-140 | 0.45-05 | 20 | ||||
| 12.7 | 1.75-190 | 1.92-205 | --- | 10 | ||||
| نام محصول | کد | نوع | مواد پوشش | خارج از دیا. | درجه حرارت |
| نی کرنی سی | KK | K | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 600 | |||
| SS316 | 4.0-80 | 800 | |||
| 0.5-10 | 500 | ||||
| SS310 | 1.۵-۳2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| نیکروبل | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نه نه نه | NK | N | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 600 | |||
| SS316 | 4.0-80 | 800 | |||
| 0.5-10 | 500 | ||||
| SS310 | 1.۵-۳2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| "نيکربل" | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| نی کر-کانستانتان | EK | E | SS304 | 0.5-10 | 400 |
| SS321 | 1.۵-۳2 | 500 | |||
| SS316 | 4.0-80 | 800 | |||
| Fe-Constantan | جی کی | J | SS304 | 1.0 | 300 |
| SS321 | 1.۵-۳2 | 500 | |||
| SS316 | 1.0-80 | 800 | |||
| کو-کانستانتان | TK | T | SS304 | -200 تا 100 | |
| SS321 | 100 تا 200 | ||||
| SS316 | 100 تا 350 |
