| نام تجاری: | DLX |
| شماره مدل: | سیم کششی ترموکوپل نوع T |
| MOQ: | 5 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300 تن در ماه |

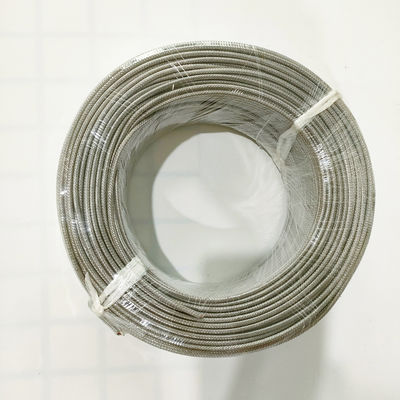

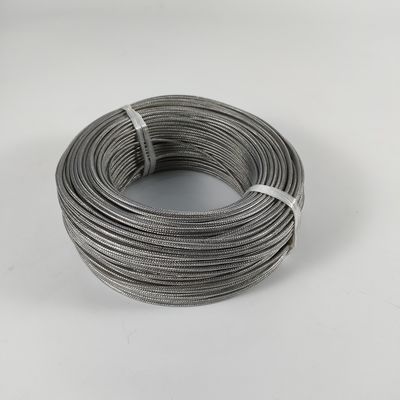

سیم جبرانی ترموکوپل کابل دمای بالا نوع T سیم کشنده ترموکوپل
سیم جبرانی ترموکوپل نوع T سیم خاصی است که برای اتصال ترموکوپل های نوع T با ابزارهای اندازه گیری دما استفاده می شود. عمدتاً برای گسترش انتهای سرد ترموکوپل برای جبران خطای اندازه گیری ناشی از تغییر دمای انتهای سرد استفاده می شود. عملکرد و پایداری ترموالکتریک عالی دارد و می تواند همان ویژگی های نیروی الکتروموتور ترموالکتریک را مانند ترموکوپل های نوع T در یک محدوده دمایی خاص (مانند 60- تا 260 درجه سانتیگراد) حفظ کند.
سیم جبرانی نوع T معمولاً از مواد آلیاژ مس-مس-نیکل ساخته می شود و گزینه های زیادی برای لایه های عایق و مواد غلاف مانند پلی وینیل کلراید (PV)، پلیپر فلوئورواتیلن پروپیلن (FEP) و پلی تترا فلوئورواتیلن محلول (PFA) وجود دارد تا نیازهای استفاده را در محیط های مختلف برآورده کند. مدل های رایج آن عبارتند از TX-G (کاربرد عمومی)، TX-H (کاربرد عمومی)، TX-GS (استفاده عمومی دقیق) و TX-HS (مقاومت در برابر حرارت دقیق).
این سیم جبرانی به طور گسترده در سیستم اندازه گیری دمای خودکار صنایع نفت، شیمیایی، متالورژی، برق و سایر صنایع استفاده می شود که می تواند به طور موثر دقت اندازه گیری دما را بهبود بخشد و از ثبات و قابلیت اطمینان سیستم اندازه گیری اطمینان حاصل کند.
| کد | سیم جزء ترموکوپل | |
| +پا مثبت | -پا منفی | |
| ن | Ni-cr-si (NP) | نیکل سی منیزیم (NN) |
| ک | Ni-Cr (KP) | نی ال(سی) (KN) |
| E | Ni-Cr (EP) | Cu-Ni<constantan> (EN) |
| جی | آهن (JP) | Cu-Ni<constantan> (JN) |
| تی | مس (TP) | Cu-Ni<constantan> (TN) |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (انجمن آمریکایی برای آزمایش و مواد) E 230 | (موسسه استاندارد ملی آمریکا) MC 96.1 | (استاندارد اروپایی توسط کمیسیون بین المللی الکتروتکنیکی 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (یکسان سازی مشخصات روسی) 3044 |
محدوده دمای کاری
| قطر / میلی متر | دمای کار طولانی مدت /ºC | دوره کوتاه دمای کار /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8،1.0 | 900 | 1000 |
| 1.2،1.6 | 1000 | 1100 |
| 2.0،2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ترموکوپل مس-مس-نیکل (ترموکوپل نوع T)، که به عنوان ترموکوپل مس-کنستانتان نیز شناخته می شود، یک ترموکوپل فلزی ارزان قیمت بهینه برای اندازه گیری دماهای پایین است. الکترود مثبت آن (TP) مس خالص است و الکترود منفی آن (TN) یک آلیاژ مس نیکل است که اغلب کنستانتان نامیده می شود. با کنستانتان EN نیکل-کروم-کنستانتان سازگار است، اما با کنستانتان JN کنستانتان آهن سازگار نیست، اگرچه هر دوی آنها را کنستانتان می نامند.
محدوده دمای اندازه گیری ترموکوپل مس-مس-نیکل -200 تا 350 درجه سانتیگراد است.

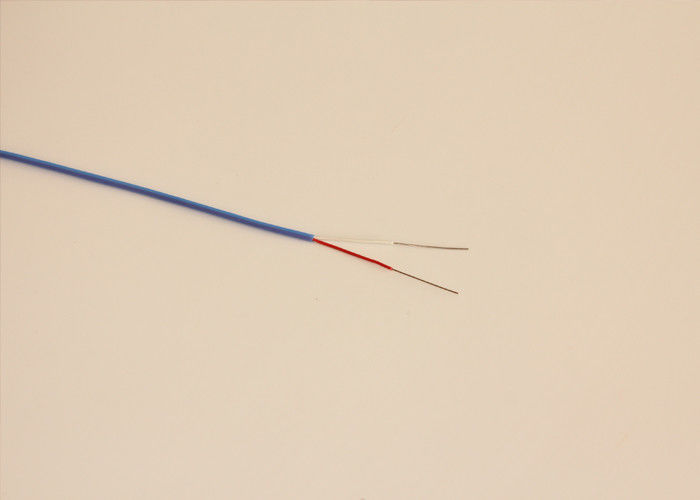

جنس و ساختار: سیم جبرانی نوع T معمولاً از مس (الکترود مثبت) و آلیاژ مس نیکل (الکترود منفی) و لایه عایق قرمز (الکترود مثبت) و سفید (الکترود منفی) است.
محدوده دما: محدوده دمای کاری سیم جبران از -40 ℃ تا 70 ℃ یا 105 ℃ برای درجه معمولی، و -65 ℃ تا 200 ℃ یا 260 ℃ برای درجه مقاوم در برابر حرارت است.
سطح دقت: به درجه معمولی و درجه دقیق تقسیم می شود و درجه دقیق دقت اندازه گیری بالاتری دارد.
توانایی ضد تداخل: برخی از سیم های جبرانی از طراحی محافظ استفاده می کنند که می تواند به طور موثر تداخل الکترومغناطیسی را کاهش دهد.
Q1: عملکرد سیم جبرانی ترموکوپل نوع T چیست؟
A1: سیم جبرانی نوع T برای گسترش انتهای سرد ترموکوپل و انتقال انتهای مرجع ترموکوپل از ناحیه دمای بالا به مکانی با دمای محیطی پایدارتر برای بهبود دقت اندازه گیری دما استفاده می شود.
Q2: جنس سیم جبران نوع T چیست؟
A2: ماده الکترود مثبت سیم جبرانی نوع T مس است و ماده الکترود منفی آلیاژ مس نیکل است.
Q3: محدوده دمایی سیم جبرانی نوع T چیست؟
A3: محدوده دمای عملیاتی سیم جبرانی نوع T عبارت است از:
درجه معمولی: -40℃~70℃ یا -40℃~105℃.
درجه مقاوم در برابر حرارت: -65℃~200℃ یا -65℃~260℃.
