| نام تجاری: | DLX |
| شماره مدل: | سیم کششی ترموکوپل نوع J |
| MOQ: | 5 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300 تن در ماه |

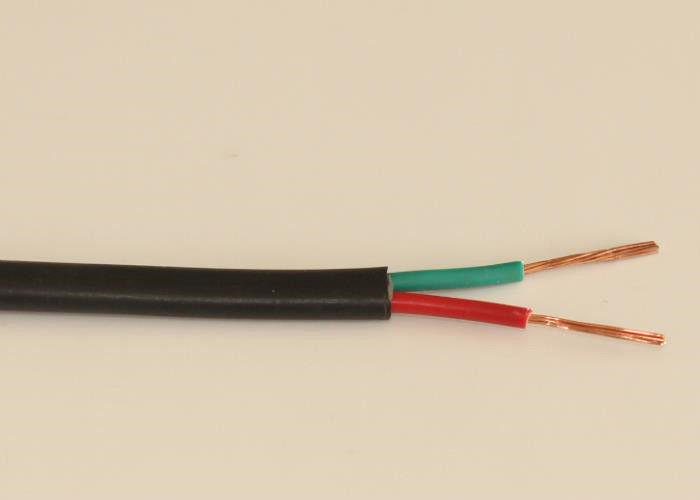

سیم جبران ترموکوپل نوع J، ۲ سیم، کابل ترموکوپل
سیم جبران ترموکوپل نوع J، سیم مخصوصی است که برای گسترش حلقه اندازه گیری ترموکوپل نوع J و جبران تغییر دمای انتهای سرد استفاده می شود. این سیم از موادی مانند آلیاژ آهن-مس-نیکل ساخته شده است، دارای عملکرد و پایداری ترموالکتریکی خوبی است و می تواند در محدوده دمایی مشخصی (معمولاً -۲۵ تا ۷۰ درجه سانتیگراد یا بالاتر، بسته به مواد عایق) همان مشخصات نیروی محرکه الکتریکی ترموالکتریکی ترموکوپل نوع J را حفظ کند.
بسته به مواد عایق و غلاف، سیم های جبران نوع J در مدل های مختلفی موجود هستند، مانند عایق پلی وینیل کلراید با غلاف پلی وینیل کلراید (JX-GA-VV)، غلاف عایق فلوروپلاستیک (JX-HA-FF)، عایق پلی اتیلن کراس لینک شده با غلاف پلی وینیل کلراید (JX-GA-YJV) و غیره. علاوه بر این، سیم های شیلددار و مقاوم در برابر شعله نیز برای برآورده کردن الزامات ضد تداخل و پیشگیری از آتش سوزی در محیط های مختلف موجود هستند.
سیم های جبران نوع J به طور گسترده در زمینه های اندازه گیری دمای صنعتی، مانند برق، متالورژی، صنایع شیمیایی و غیره استفاده می شوند که می توانند دقت و قابلیت اطمینان سیستم اندازه گیری دما را به طور موثری بهبود بخشند. هنگام استفاده، به تطابق با ترموکوپل نوع J توجه کنید و اطمینان حاصل کنید که قطب های مثبت و منفی سیم به درستی متصل شده اند.
| کد | اجزای سیم ترموکوپل | |
| +پایه مثبت | -پایه منفی | |
| N | نیکل-کروم-سیلیکون (NP) | نیکل-سیلیکون-منیزیم (NN) |
| K | نیکل-کروم (KP) | نیکل-آلومینیوم (سیلیکون) (KN) |
| E | نیکل-کروم (EP) | مس-نیکل |
| J | آهن (JP) | مس-نیکل |
| T | مس (TP) | مس-نیکل |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (انجمن آمریکایی آزمایش و مواد) E 230 | (موسسه استاندارد ملی آمریکا) MC 96.1 | (استاندارد اروپایی توسط کمیسیون بین المللی الکتروتکنیکی 584)-1/2/3 | (استانداردهای صنعتی آلمان) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041, EN 60584 - 1/2 | (استاندارد فرانسه) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (استانداردهای یکپارچه روسیه) 3044 |
محدوده دمای کاری
| قطر/میلی متر | دمای کاری طولانی مدت / درجه سانتیگراد | دمای کاری کوتاه مدت / درجه سانتیگراد |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ترموکوپل آهن-مس-نیکل (ترموکوپل نوع J) ترموکوپل آهن-کنستانتان نیز نامیده می شود. الکترود مثبت آن (JP) دارای ترکیب شیمیایی اسمی آهن خالص است و الکترود منفی آن (JN) آلیاژ مس-نیکل است که اغلب به طور مبهم کنستانتان نامیده می شود. ترکیب شیمیایی اسمی آن ۵۵٪ مس و ۴۵٪ نیکل، و همچنین مقدار کمی اما بسیار مهم کبالت، آهن، منگنز و سایر عناصر است. اگرچه کنستانتان نامیده می شود، اما با کنستانتان نیکل-کروم-کنستانتان و مس-کنستانتان متفاوت است، بنابراین نمی توان آن را با EN یا TN جایگزین کرد.
ترموکوپل آهن-کنستانتان محدوده دمای اندازه گیری -۲۱۰ تا ۱۲۰۰ درجه سانتیگراد را پوشش می دهد، اما محدوده دمای معمولاً استفاده شده ۰-۷۵۰ درجه سانتیگراد است.
