| نام تجاری: | DLX |
| شماره مدل: | آلیاژ CuNi |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |
| توانایی تامین: | 500 تن در ماه |

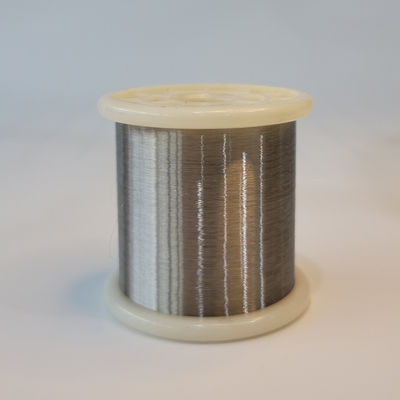

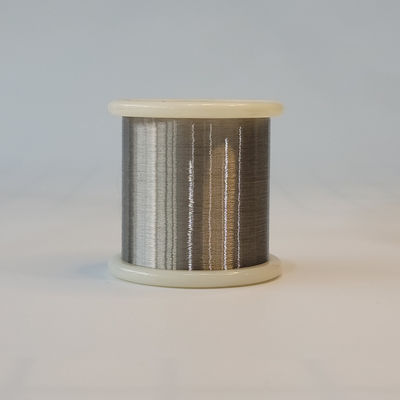

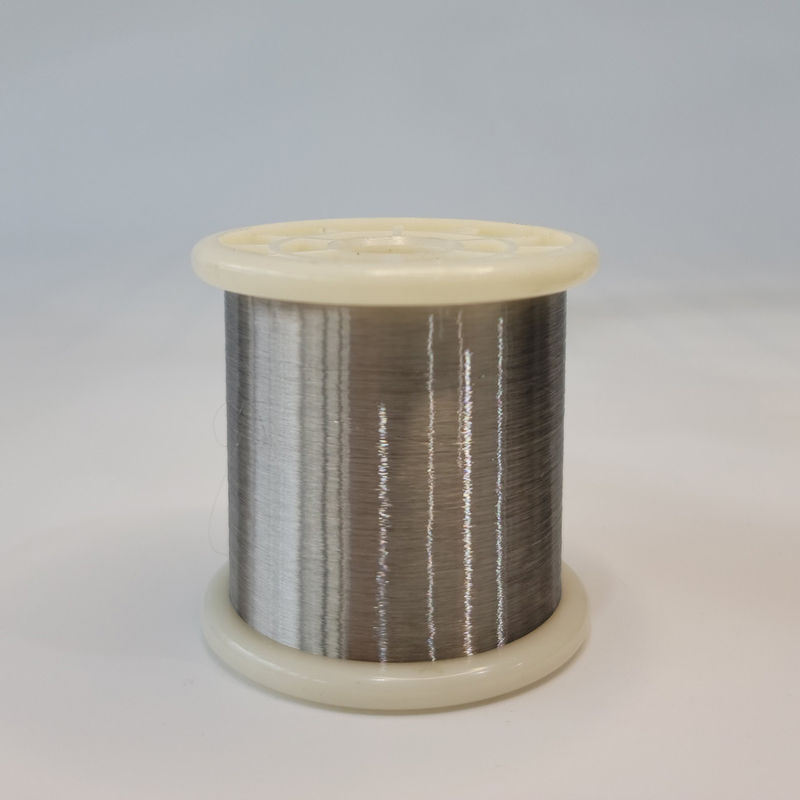

سیم آلیاژی مس-نیکل از شرکت Changzhou DLX Alloy Co., Ltd. - با 23 درصد نیکل - مقاومت الکتریکی عالی و پایدار 0.12 میکرو اهم متر در دمای 20 درجه سانتیگراد را به همراه ضریب دمایی مقاومت (TCR) پایین 50*10-6/C ارائه می دهد. سیم CuNi23 ما که در هر دو حالت سخت و نرم برای مطابقت با الزامات شکل دهی و عملکرد الکتریکی شما موجود است، از طریق ذوب دقیق، کشش سرد چند مرحله ای و بازپخت در اتمسفر کنترل شده برای قطر یکنواخت، مقاومت ثابت و عملکرد ترموالکتریک قابل اعتماد تولید می شود. به طور گسترده در مقاومت های دقیق، کابل های گرمایشی، رله های اضافه بار حرارتی، قطع کننده های مدار با مقاومت کم و اجزای لوازم الکتریکی استفاده می شود. ردیابی کامل MTC مطابق با EN 10204 3.1 بر روی هر قرقره.
| ویژگی | مقدار |
|---|---|
| ترکیب اسمی | مس متعادل، نیکل 23% |
| مقاومت در دمای 20 درجه سانتیگراد | 0.12 میکرو اهم متر |
| TCR (20–600 درجه سانتیگراد) | 50 * 10-6 / درجه سانتیگراد |
| مقاومت کششی | ≥350 مگاپاسکال |
| نقطه ذوب | ~1150 درجه سانتیگراد |
| چگالی | ~8.9 گرم بر سانتی متر مکعب |
| ولتاژ حرارتی در مقابل مس (0–100 درجه سانتیگراد) | −34 میکرو ولت/درجه سانتیگراد |
| حداکثر دمای کاری | 300 درجه سانتیگراد |
| مشخصه | حالت سخت (کشش سرد) | حالت نرم (بازپخت شده) |
|---|---|---|
| مقاومت کششی | بالاتر - تا حدود 550 مگاپاسکال | پایین تر - حداقل ~350 مگاپاسکال |
| ازدیاد طول | پایین تر - معمولاً 1-5% | بالاتر - ≥25% |
| مقاومت | پایدار - 0.12 میکرو اهم متر | پایدار - 0.12 میکرو اهم متر (مقاومت مستقل از حالت) |
| شکل پذیری | محدود - مناسب برای مقاطع مستقیم، خم شدن حداقل | عالی - مناسب برای کویل کردن، سیم پیچی، شکل دهی پیچیده |
| بهترین برای | المنت های گرمایشی مستقیم، سیم های مقاومت صلب، کاربردهای سازه ای که نیاز به استحکام دارند | کابل های گرمایشی کویل شده، مقاومت های سیم پیچی شده، سیم پیچی رله های اضافه بار حرارتی، کاربردهایی که نیاز به شکل دهی پس از تولید دارند |
سخت یا نرم؟حالت سخت استحکام مکانیکی و سختی بالاتری را ارائه می دهد - ایده آل برای المنت های خود نگهدار. حالت نرم حداکثر شکل پذیری را برای عملیات سیم پیچی و کویل کردن فراهم می کند. مقاومت الکتریکی در هر دو حالت ثابت است. مطمئن نیستید؟ فرآیند شکل دهی خود را به ما بگویید - ما ظرف 24 ساعت توصیه می کنیم.
| مزیت | چگونه CuNi23 ارائه می دهد | مزیت نسبت به جایگزین ها |
|---|---|---|
| مقاومت پایدار | آلیاژ محلول جامد مس-نیکل - مقاومت ذاتی ترکیب است، نه وابسته به کار سرد یا عملیات حرارتی | برخلاف آلیاژهای نیکل خالص یا NiCr که مقاومت آنها با تاریخچه پردازش متفاوت است، CuNi23 مقاومت ثابت 0.12 میکرو اهم متر را در هر دو حالت سخت و نرم حفظ می کند |
| TCR پایین - حداقل انحراف مقاومت با دما | TCR 50*10-6/C به این معنی است که مقاومت فقط حدود 0.5% در هر 100 درجه سانتیگراد تغییر دما تغییر می کند | فلزات خالص (مس: ~4000، نیکل: ~6000) 80-120 برابر بیشتر با دما تغییر می کنند. مقاومت دقیق یا رله شما در محدوده دمای کاری کالیبره باقی می ماند |
| مقاومت عالی در برابر خوردگی | 23 درصد نیکل مقاومت خوبی در برابر اکسیداسیون، رطوبت و بسیاری از محیط های شیمیایی ایجاد می کند | در محیط های مرطوب، کمی خورنده یا دمای بالا، از سیم مسی لخت و سیم های روکش مسی بهتر عمل می کند - برای اکثر کاربردها نیازی به پوشش محافظ نیست |
| قابلیت پردازش و جوشکاری خوب | آلیاژ محلول جامد انعطاف پذیر - به راحتی به قطر های نازک کشیده می شود، به راحتی لحیم کاری و جوش داده می شود | تولید شما را ساده می کند: بدون تکنیک های اتصال ویژه، بدون نگرانی از مواد بین فلزی شکننده، فرآیندهای استاندارد لحیم کاری و جوشکاری مقاومتی اعمال می شود |
| ولتاژ حرارتی پایین در مقابل آلیاژهای خاص | −34 میکرو ولت/درجه سانتیگراد در مقابل مس به معنای رفتار ترموالکتریک قابل پیش بینی است | برای کاربردهای مقاومت دقیق و رله که در آن اتصالات ترموکوپل ناخواسته بین سیم و ترمینال های مسی می تواند باعث خطاهای اندازه گیری شود، حیاتی است |
| صنعت | کاربرد | چرا CuNi23 |
|---|---|---|
| دستگاه های الکتریکی | سیم پیچی رله های اضافه بار حرارتی، المنت های قطع کننده مدار با مقاومت کم | مقاومت پایدار 0.12 میکرو اهم متر + TCR پایین، مشخصات قطع ثابت را در محدوده دما تضمین می کند |
| مقاومت ها و پتانسیومترها | مقاومت های سیم پیچی دقیق، مقاومت های شنت، سیم پیچی پتانسیومتر | مقاومت مستقل از حالت - مقدار مقاومت شما صرف نظر از فرآیند شکل دهی پایدار می ماند |
| کابل های گرمایشی | کابل های گرمایشی برقی، گرمایش ردیابی، سیستم های گرمایش کف | مقاوم در برابر خوردگی - تخریب پوشش محافظ عمر المنت گرمایشی را به خطر نمی اندازد |
| خودرو | مقاومت های سنسور، سیم پیچی المنت های محرک، مقاومت های شنت سیستم مدیریت باتری | چرخه دمای زیر کاپوت را بدون انحراف مقاومت تحمل می کند - TCR به اندازه کافی پایین است که تغییرات دمای محیط بر کالیبراسیون مدار تأثیر نمی گذارد |
| کنترل های صنعتی | حفاظت اضافه بار موتور، شنت های سنجش جریان، مقاومت های ابزار دقیق | عملکرد قابل پیش بینی در طول عمر خدمتی 20+ سال در محیط های صنعتی |
شرکت Changzhou DLX Alloy در سال 2002 با تمرکز واحد تاسیس شد: آلیاژهای تخصصی مبتنی بر نیکل - از جمله کل خانواده آلیاژهای مس-نیکل از CuNi1 تا CuNi44. ما فقط سیم نمی کشیم؛ ما در زیر یک سقف با کنترل متالورژیکی در هر مرحله ذوب، آهنگری، نورد و می کشیم.
منبع: کاتالوگ محصول DLX Alloy. MTC مطابق با EN 10204 3.1 با ترکیب کامل در هر محموله گنجانده شده است.
| عنصر | نیکل | مس | منگنز | آهن |
|---|---|---|---|---|
| مشخصات | 23.0 | متعادل | 0.5–1.0 | ≤0.5 |
| قطر سیم | 0.08–7.5 میلی متر (طبق کاتالوگ سیم DLX CuNi) |
| درجه | CuNi23 (معادل NC030) |
| حالت | سخت (کشش سرد) یا نرم (بازپخت شده) - هنگام سفارش مشخص کنید |
| مقاومت در دمای 20 درجه سانتیگراد | 0.12 میکرو اهم متر - پایدار در هر دو حالت سخت و نرم |
| TCR (20–600 درجه سانتیگراد) | 50 * 10-6 / درجه سانتیگراد |
| پرداخت سطح | روشن، اکسید (طبق نیاز مشتری) |
| بسته بندی | روی قرقره های پلاستیکی یا چوبی پیچیده شده؛ خلاء مهر و موم شده با جاذب رطوبت |
| آزمایش | تحلیل شیمیایی OES، اندازه گیری مقاومت، تایید TCR، کشش، بازرسی قطر، کیفیت سطح |

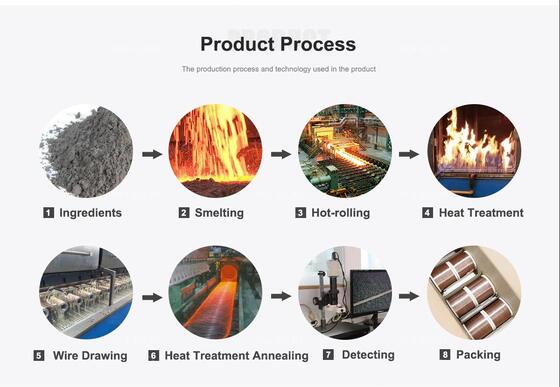

| مرحله | آزمایش / بازرسی | استاندارد |
|---|---|---|
| ذوب / شمش | تحلیل شیمیایی OES، تایید محتوای نیکل و مس | داخلی / GB/T |
| نورد گرم / میله | بازرسی سطح، بررسی قطر | مشخصات فرآیند داخلی |
| کشش سرد | نظارت بر قطر در خط در هر مرحله، تایید بازپخت میانی | تلرانس ± بر اساس قطر |
| پس از عملیات حرارتی | آزمایش کشش، تایید ازدیاد طول (حالت نرم) | طبق مشخصات سفارش |
| قرقره نهایی | اندازه گیری مقاومت، تایید TCR، جریان گردابی (در صورت مشخص شدن)، ممیزی بصری و ابعادی | طبق مشخصات سفارش |
| مستندات | MTC مطابق با EN 10204 3.1، گزارشات تست مقاومت و TCR، گواهی انطباق | ISO9001 |
بازرسی شخص ثالث توسطSGS، BV، یا TUV در صورت درخواست موجود است. تمام محموله ها به طور کامل مستند و قابل ردیابی به شماره ذوب هستند.
| انواع قرقره | قرقره های پلاستیکی (D55–D400) یا قرقره های چوبی طبق مشخصات مشتری |
| بسته بندی | خلاء مهر و موم شده با جاذب رطوبت، جعبه بندی شده؛ سفارشات عمده روی پالت های چوبی |
| برچسب قرقره | درجه (CuNi23)، شماره ذوب، قطر، حالت، مقدار مقاومت، وزن خالص، کد ردیابی DLX |
| حداقل سفارش | 5 کیلوگرم برای هر قطر برای سیم نازک (≤0.5 میلی متر)؛ 30 کیلوگرم برای هر قطر برای اندازه های استاندارد؛ مقادیر آزمایشی پشتیبانی می شوند |
| زمان تحویل | 3-7 روز برای اقلام موجود؛ 15-25 روز برای سفارشات تولید سفارشی |
| حمل و نقل | حمل و نقل هوایی (DHL، FedEx)، حمل و نقل دریایی (FCL/LCL)، یا فورواردر تعیین شده توسط مشتری |
| پرداخت | T/T، L/C در هنگام مشاهده |
حالت سخت (کشش سرد): مقاومت کششی و سختی بالاتر، ایده آل برای المنت های گرمایشی مستقیم خود نگهدار، سیم های مقاومت صلب و کاربردهایی که سیم باید شکل خود را حفظ کند. حالت نرم (بازپخت شده): حداکثر شکل پذیری و انعطاف پذیری، ایده آل برای سیم پیچی، کویل کردن و کاربردهایی که نیاز به شکل دهی پس از تولید دارند. مقاومت در هر دو حالت یکسان است - 0.12 میکرو اهم متر. مطمئن نیستید؟ فرآیند شکل دهی خود را شرح دهید و ما ظرف 24 ساعت توصیه می کنیم.
تلرانس مقاومت استاندارد ما ±5% مقدار اسمی (0.12 میکرو اهم متر ± 0.006) است. برای کاربردهای دقیق که نیاز به تلرانس دقیق تر دارند، می توانیم تا ±3% یا بهتر را تامین کنیم. هر قرقره به صورت جداگانه اندازه گیری شده و با مقدار مقاومت واقعی آن برچسب گذاری می شود. از قرقره به قرقره، دسته به دسته ثابت است.
CuNi23 مقاومت کمتری دارد (0.12 در مقابل 0.49 میکرو اهم متر برای CuNi44) و محتوای نیکل کمتری دارد (23% در مقابل 44%). CuNi23 زمانی ترجیح داده می شود که مقادیر مقاومت کمتر در همان گیج سیم مورد نیاز باشد، یا زمانی که هزینه مواد کمتر اولویت دارد. CuNi44 برای کاربردهای مقاومت بالا و سیم های افزایشی ترموکوپل ترجیح داده می شود. ما می توانیم هر دو را برای ارزیابی شما تامین کنیم.
بله. مقادیر آزمایشی برای تمام قطرها و حالت ها موجود است. ما خریداران بار اول را تشویق می کنیم قبل از تعهد به حجم تولید، مقاومت، TCR و عملکرد مکانیکی را در کاربرد خاص خود تأیید کنند.
بله. CuNi23 با استفاده از لحیم های استاندارد قلع-سرب یا بدون سرب با فلاکس مناسب به راحتی لحیم کاری می شود. جوشکاری مقاومتی و لحیم کاری سخت نیز مناسب هستند. فراتر از تمیز کردن استاندارد، نیازی به آماده سازی سطح خاصی نیست. ما می توانیم با پرداخت سطح روشن آماده برای عملیات اتصال، آن را تامین کنیم.
