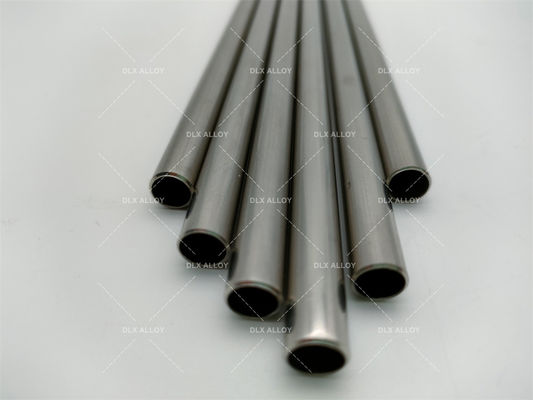

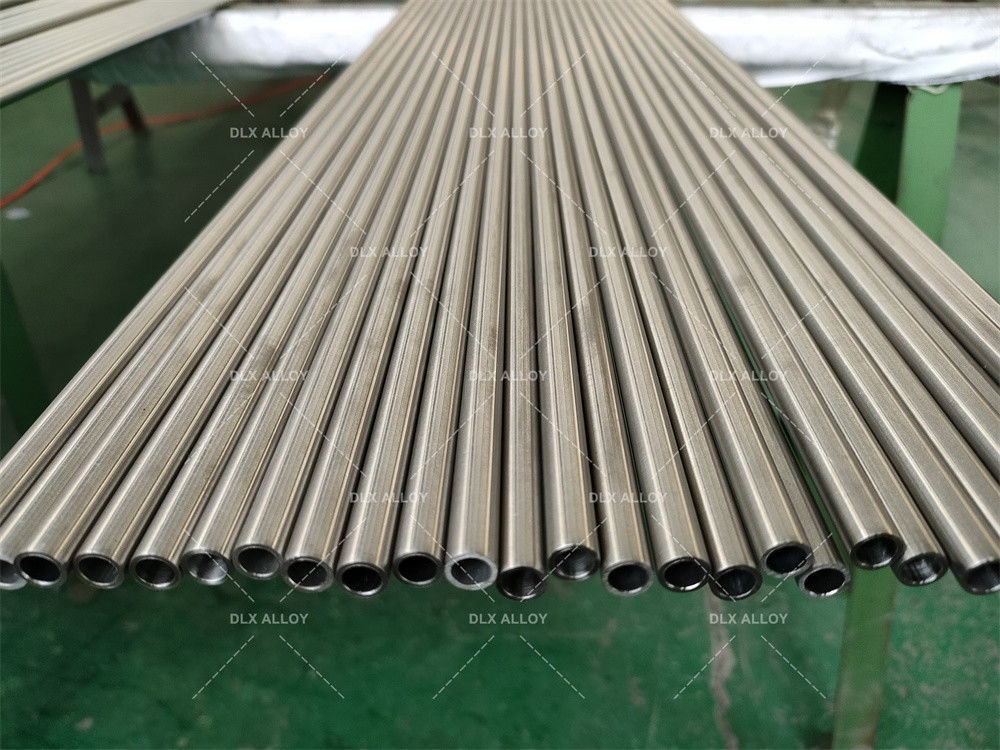

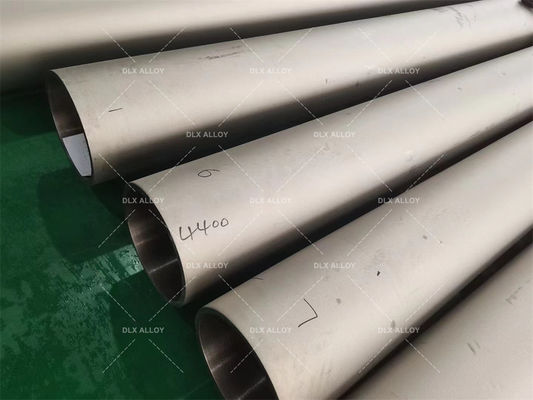

ASTM B622 سوپر آلیاژ مبتنی بر نیکل UNS N06002 Hastelloy X لوله بدون درز

لوله بدون درز آلیاژ نیکل پایه Hastelloy X مطابق با استاندارد ASTM B622 | لوله

• پایه نیکلمقاومت در برابر خوردگی آلیاژ

لوله‌های Hastelloy X در اجزای مختلف به دلیل استحکام عالی در دمای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر خوردگی استفاده می‌شوند. برخی از مناطق خاص در موتورهای توربین گازی که لوله‌های Hastelloy X در آن‌ها مورد استفاده قرار می‌گیرند عبارتند از:

1. محفظه‌های احتراق: لوله‌های Hastelloy X در محفظه‌های احتراق موتورهای توربین گازی که در معرض دماهای بالا، گازهای احتراق و چرخه حرارتی قرار دارند، استفاده می‌شوند. استحکام در دمای بالا و مقاومت در برابر اکسیداسیون، لوله‌های Hastelloy X را برای تحمل شرایط سخت درون محفظه احتراق ایده‌آل می‌سازد.

2. پس‌سوزها: در سیستم‌های پس‌سوز موتورهای توربین گازی، که در آن‌ها با احتراق سوخت در جریان خروجی، نیروی رانش اضافی تولید می‌شود، لوله‌های Hastelloy X به دلیل توانایی تحمل دماهای بالا و تنش‌های حرارتی به کار می‌روند. مقاومت در برابر خوردگی Hastelloy X نیز در این محیط چالش‌برانگیز مفید است.

3. سیستم‌های اگزوز: لوله‌های Hastelloy X در سیستم‌های اگزوز موتورهای توربین گازی برای هدایت گازهای داغ از موتور به سمت اتمسفر استفاده می‌شوند. استحکام در دمای بالا و مقاومت در برابر اکسیداسیون Hastelloy X تضمین می‌کند که لوله‌ها می‌توانند دمای بالای اگزوز را بدون افت کیفیت تحمل کنند.

4. مبدل‌های حرارتی: در برخی از طرح‌های موتور توربین گازی، لوله‌های Hastelloy X همچنین در مبدل‌های حرارتی برای انتقال حرارت بین جریان‌های مختلف سیال استفاده می‌شوند. مقاومت در برابر خوردگی و پایداری حرارتی Hastelloy X آن را برای استفاده در کاربردهای مبدل حرارتی در موتورهای توربین گازی مناسب می‌سازد.

به طور کلی، لوله‌های Hastelloy X با تأمین استحکام و مقاومت لازم در برابر دماهای بالا و شرایط عملیاتی سخت، نقش حیاتی در تضمین قابلیت اطمینان و عملکرد موتورهای توربین گازی ایفا می‌کنند. استفاده از آن‌ها در اجزای کلیدی به افزایش راندمان و دوام موتورهای توربین گازی در کاربردهای هوافضا، تولید برق و سایر کاربردهای صنعتی کمک می‌کند.

1. الزامات ترکیب شیمیایی Hastelloy X:

• Ni (نیکل): مابقی
• Cr (کروم): 20.5-23.0%
• Fe (آهن): 17.0-20.0%
• Mo (مولیبدن): 8.0-10.0%
• Co (کبالت): 0.5-2.5%
• W (تنگستن): 0.20-1.00%
• C (کربن): 0.05-0.15%
• Mn (منگنز): ≤1.00%
• Si (سیلیکون): ≤1.00%
• P (فسفر): ≤0.040%
• S (گوگرد): ≤0.030%

2. خواص فیزیکی معمول Hastelloy X:

• چگالی: 8.22 گرم بر سانتی‌متر مکعب
• محدوده ذوب: 1260-1355 درجه سانتی‌گراد
• ظرفیت حرارتی ویژه: 486 ژول بر کیلوگرم بر کلوین
• هدایت حرارتی: 9.1 وات بر متر بر کلوین
• مقاومت الکتریکی: 1180 میکرو اهم بر متر

3. اشکال محصول و استانداردها برای Hastelloy X:

• میلگرد: ASTM B572
• ورق، صفحه و نوار: ASTM B435, B906
• لوله و تیوب بدون درز: ASTM B622
• لوله جوشی: ASTM B619, B775
• تیوب جوشی: ASTM B626, B751
• اتصالات جوشی: ASTM B366
• شمش و میلگرد برای آهنگری مجدد: ASTM B472

Hastelloy X معمولاً در کاربردهای دمای بالا مانند موتورهای توربین گازی، اجزای کوره صنعتی و اجزای سازه‌ای برای صنایع هوافضا و تولید برق استفاده می‌شود. ترکیب منحصر به فرد خواص آن را برای محیط‌هایی که مقاومت در برابر دماهای بالا، اکسیداسیون و خوردگی الزامات حیاتی هستند، مناسب می‌سازد.

• الزامات ترکیب شیمیایی Hastelloy X

  ترکیب شیمیایی Hastelloy X، %
  Ni	مابقی
  Cr	20.5-23.0
  Fe	17.0-20.0
  Mo	8.0-10.0
  Co	0.5-2.5
  W	0.20-1.00
  C	0.05-0.15
  Mn	≤1.00
  Si	≤1.00
  P	≤0.040
  S	≤0.030



• خواص فیزیکی معمول

  چگالی	محدوده ذوب	ظرفیت حرارتی ویژه	هدایت حرارتی	مقاومت الکتریکی
  g/cm3	°C	J/kg.k	W/m.k	µΩ·m
  8.22	1260-1355	486	9.1	1180



• اشکال محصول و استانداردها



  شکل محصول	استاندارد
  میلگرد	ASTM B572
  ورق، صفحه و نوار	ASTM B435, B906
  لوله و تیوب بدون درز	ASTM B622
  لوله جوشی	ASTM B619, B775
  تیوب جوشی	ASTM B626, B751
  اتصالات جوشی	ASTM B366
  شمش و میلگرد برای آهنگری مجدد	ASTM B472
