| نام تجاری: | DLX |
| شماره مدل: | سیم کششی ترموکوپل k را تایپ کنید |
| MOQ: | 5 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300 تن در ماه |

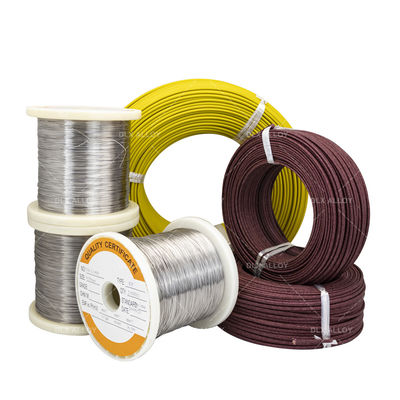

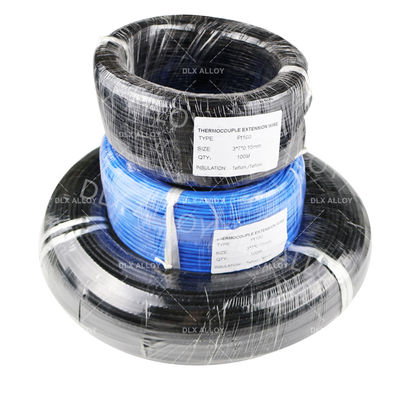

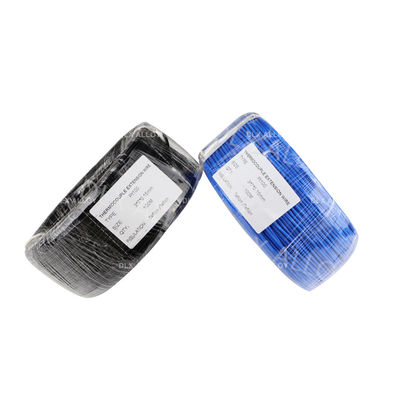

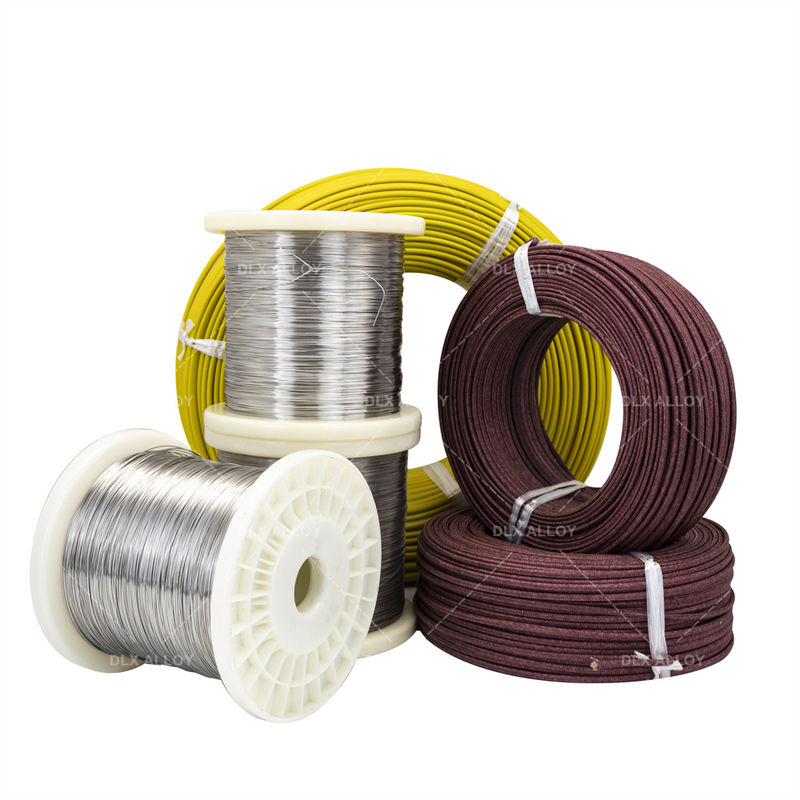

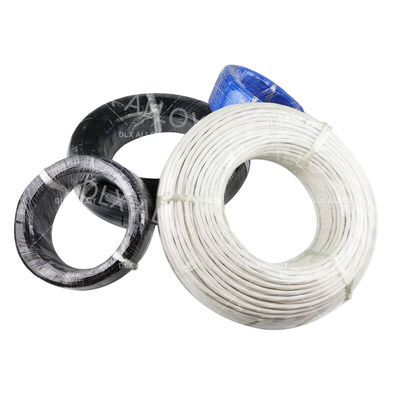

کابل تمدید ترموکوپل جداکننده Pvc از نیکل کروم با دقت بالا
1انتخاب سیم تعویض
سیم تعویض باید به درستی بر اساس نوع ترموکوپل مورد استفاده و مناسبی که در آن استفاده می شود انتخاب شود.سیم تعدیل از زوج نوع k باید انتخاب شود.، و محدوده دمای کار باید با توجه به وضعیت استفاده انتخاب شود. معمولاً دمای کار kx -20 ~ 100 °C است ، با محدوده گسترده ای از -25 ~ 200 °C.خطای سطح عادی ± 2 است.5 °C و خطای سطح دقت ± 1.5 °C است.
2. اتصال تماس
سعی کنید تا جایی که ممکن است به دو تماس ترموپول نزدیک باشید و دمای دو تماس را تا حد ممکن ثابت نگه دارید.دمای نقطه اتصال با دستگاه ابزار باید تا حد ممکن ثابت باشد.در صورت وجود یک فن در کابینت ابزار، نقطه تماس باید محافظت شود تا فن به طور مستقیم به نقطه تماس نرسد.
3. از طول استفاده کنید
چون سیگنال ترموپول خیلی کم است، در سطح میکرو ولت، اگر فاصله استفاده شده خیلی طولانی باشد،تضعیف سیگنال و تداخل برق قوی در محیط می تواند جفت شود، که می تواند باعث تحریف سیگنال ترموپول شود، که باعث اندازه گیری و کنترل نادرست دمای می شود و در موارد شدید در طول کنترل باعث نوسانات دمایی می شود.
بر اساس تجربه ما معمولا بهتره طول سيم تعويض ترموپول رو در حدود 15 متر کنترل کنيماستفاده از یک فرستنده دمایی برای انتقال سیگنال توصیه می شود.فرستنده دمای، مقدار پتانسیل مربوط به دمای را به جریان مستقیم برای انتقال تبدیل می کند، با توانایی قوی ضد تداخل.
|
مجهز به ترمو الکتریکی حتی شماره فارغ التحصیلی |
عام ((G)
|
مقاومت در برابر گرما ((H)
|
||
|
شایع
|
دقت ((S)
|
شایع
|
دقت ((S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
...
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
...
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (جامعه آزمايش و مواد آمريکايي) E 230 | (انستیتوی استاندارد ملی آمریکا) MC 96.1 | (استانداردهای اروپایی توسط کمیسیون بین المللی برق و برق 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (توحید مشخصات روسیه) 3044 |
محدوده دمای کاری
| قطر/میلی متر | دمای کار طولانی مدت /oC | دمای کار کوتاه مدت /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
