| نام تجاری: | DLX |
| شماره مدل: | سیم کششی ترموکوپل k را تایپ کنید |
| MOQ: | 5 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300 تن در ماه |

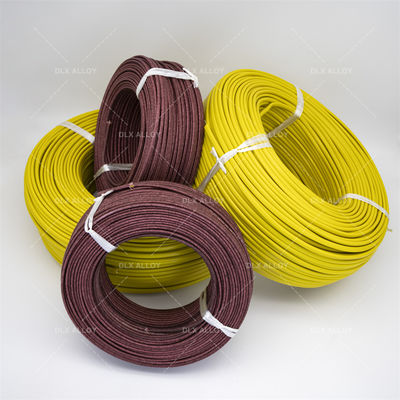

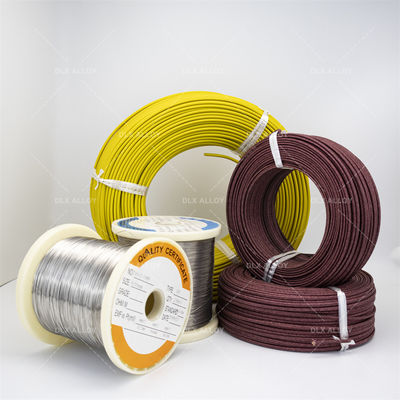

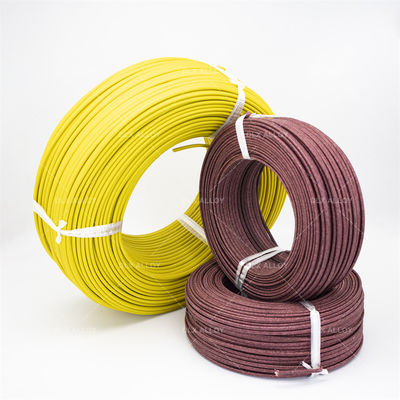

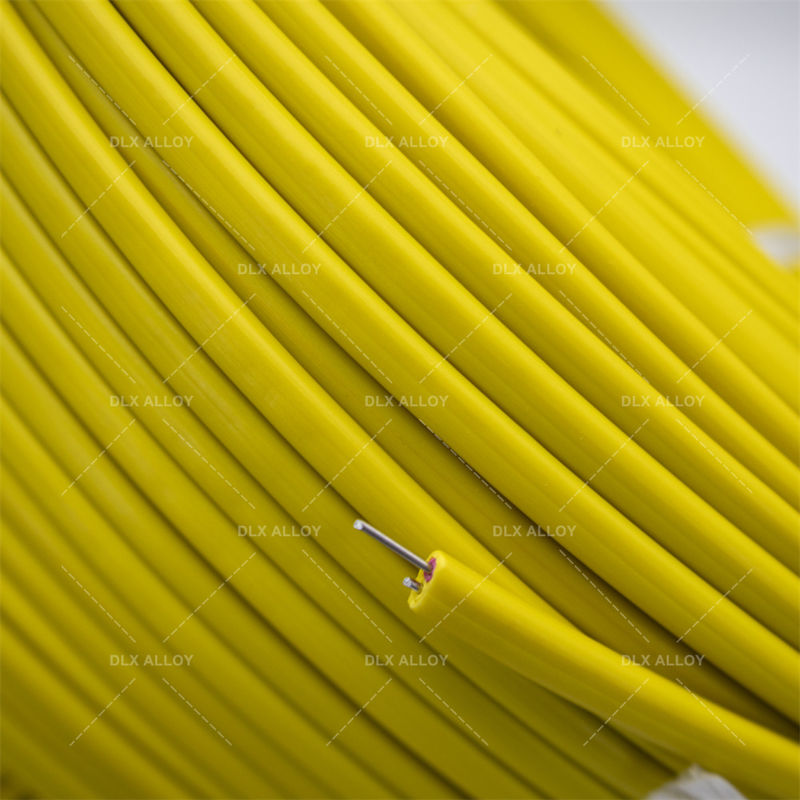

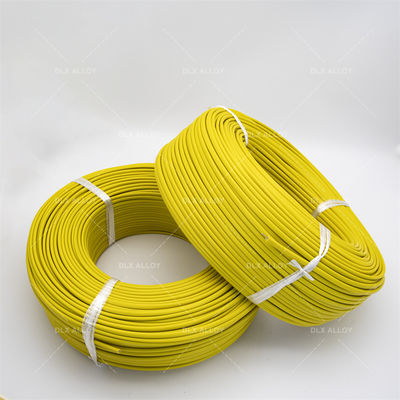

کابل افزایشی ترموکوپل نوع K / J / E / N / T / R / S / B با غلاف PVC برای محدوده دمایی -20 تا 100 درجه سانتیگراد
اصل اندازهگیری دما با سیم جبران ترموکوپل
عملکرد سیمهای جبرانکننده برای ترموکوپلها، گسترش الکترود ترموالکتریک است، یعنی جابجایی انتهای سرد ترموکوپل و اتصال آن با دستگاه نمایشگر برای تشکیل یک سیستم اندازهگیری دما. این محصول عمدتاً در دستگاههای مختلف اندازهگیری دما استفاده میشود و به طور گسترده در بخشهایی مانند نفت، شیمی، متالورژی و برق کاربرد دارد.
به طور کلی، ترموکوپلها ممکن است چندین ده متر از دماسنج فاصله داشته باشند و دمای انتهای سرد (خروجی) ترموکوپل با دمای محیط دماسنج (حتی تا چندین ده درجه) متفاوت است.
اگر از سیمهای مسی معمولی استفاده شود، طبق اصل ترموکوپلها، اتصال باعث ایجاد پتانسیل ترموالکتریک میشود که منجر به خطاهای اندازهگیری میشود.
مشکل افت ولتاژ سیمهای انتقال طولانی به دلیل امپدانس ورودی بالای دماسنج، جریان انتقال کوچک (سطح میکرو آمپر) تولید شده توسط ترموکوپل (سطح میلی ولت) و افت ولتاژ کم در سیم است که معمولاً در محدوده خطا قرار دارد. بنابراین یک فرستنده ترموکوپل وجود دارد که سیگنالهای ترموکوپل را دریافت کرده و خروجی 4-20 میلی آمپر میدهد که امکان انتقال طولانی مدت را بدون نیاز به سیمهای جبرانکننده فراهم میکند.
اگر از سیم جبرانکننده استفاده شود (که باید با شماره درجهبندی ترموکوپل مطابقت داشته باشد)، ماده فلزی مورد استفاده میتواند کمترین پتانسیل ترموالکتریک ممکن را در نقطه اتصال ایجاد کرده و خطاهای اندازهگیری دما را تا حد امکان به حداقل برساند. به عبارت دیگر، انتهای سرد ترموکوپل را به دماسنج منتقل میکند.
|
مجهز به شماره درجهبندی ترموالکتریک |
معمولی (G)
|
مقاوم در برابر حرارت (H)
|
||
|
معمولی
|
دقیق (S)
|
معمولی
|
دقیق (S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| E 230 (انجمن آمریکایی آزمایش و مواد) | MC 96.1 (موسسه استاندارد ملی آمریکا) | 584-1/2/3 (استاندارد اروپایی توسط کمیسیون بینالمللی الکتروتکنیکی) | EN 60584 -1/2 (استانداردهای صنعتی آلمان) | 4937.1041, EN 60584 -1/2 (استانداردهای بریتانیا) | EN 60584 -1/2 - NFC 42323 - NFC 42324 (استاندارد فرانسه) | C 1602 - C 1610 (استانداردهای صنعتی ژاپن) | 3044 (یکنواخت سازی مشخصات روسیه) |
محدوده دمای کاری
| قطر/میلی متر | دمای کاری طولانی مدت / درجه سانتیگراد | دمای کاری کوتاه مدت / درجه سانتیگراد |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
