| نام تجاری: | DLX |
| شماره مدل: | سیم کششی ترموکوپل k را تایپ کنید |
| MOQ: | 5 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300 تن در ماه |

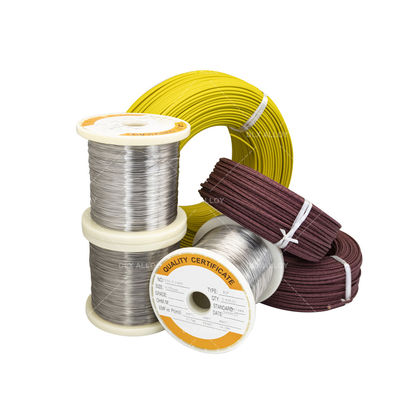

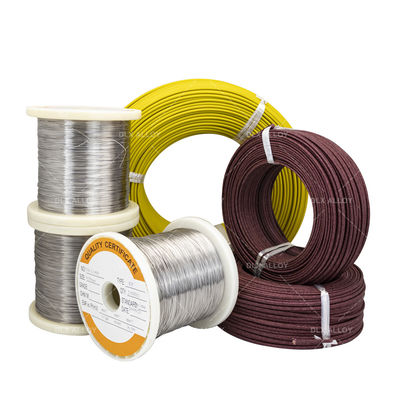

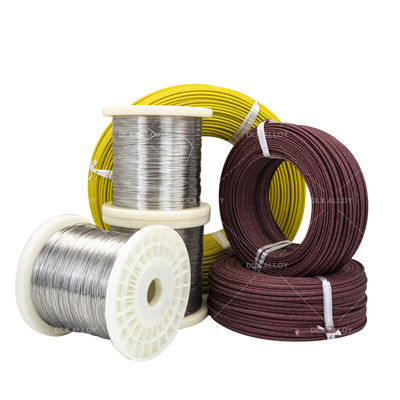

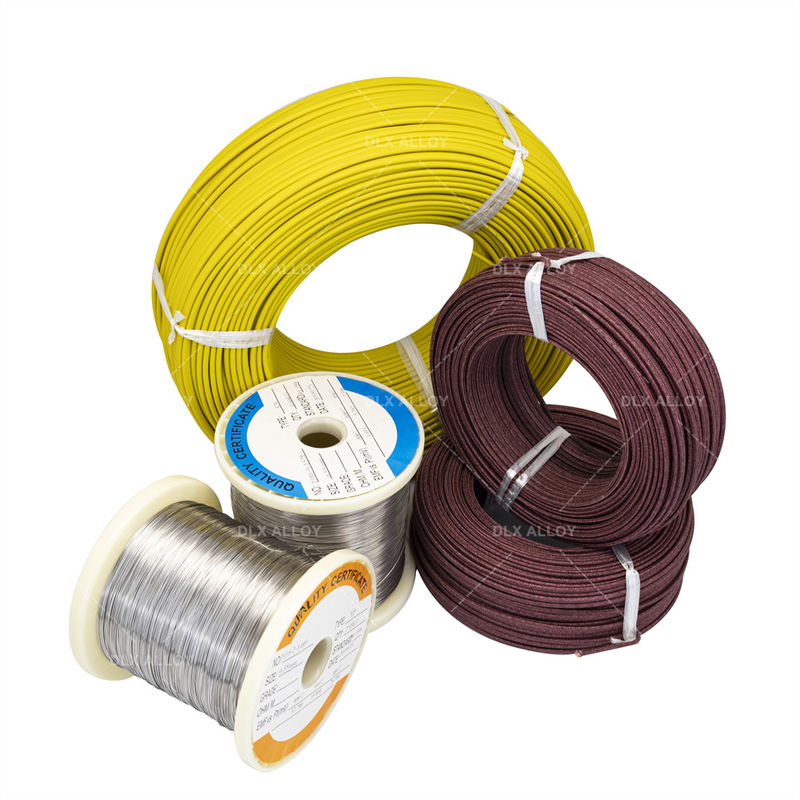

کابل افزایشی ترموکوپل نوع K برای جبران دما
مدلهای سیم جبرانی بر اساس نوع محصول به SC، KC، KX، EX، JX، TX تقسیم میشوند.
در میان آنها: الف) حرف اول مدل با شماره درجه ترموکوپل مطابقت دارد؛
ب) حرف "X" نشاندهنده سیم جبرانی افزایشی (نوع) است.
ج) حرف "C" نشاندهنده سیم جبرانی از نوع جبرانی (نوع) است.
توجه: سیمهای جبرانی نوع SC میتوانند با ترموکوپلهای درجهبندی نوع R مجهز شوند.
کابل افزایشی نوع K 0.5*2 عایق قرمز مشکی PVC با غلاف PVC. هادی از جنس ترموکوپل نوع K است که نیکل-کروم با نیکل-سیلیکون یا نیکل-آلومینیوم است. ساختار آن شبیه کابل ابزار دقیق جفتی است اما جنس هادی متفاوت است. ترموکوپلها در فرآیندها برای سنجش دما استفاده میشوند و برای نمایش و کنترل به پیرومترها متصل میشوند. ترموکوپل و پیرومتر توسط کابلهای افزایشی ترموکوپل / کابلهای جبرانی ترموکوپل به صورت الکتریکی هدایت میشوند. هادیهای مورد استفاده برای این کابلهای ترموکوپل باید خواص ترموالکتریکی (emf) مشابه ترموکوپل مورد استفاده برای سنجش دما داشته باشند.
اساساً، ترموکوپل سیم نازک سیمهای درجهبندی برای ساخت نقاط سنجش ترموکوپل استفاده میشوند. با این حال، یک سیم افزایشی ترموکوپل فقط برای انتقال سیگنال ترموکوپل از پروب به دستگاه خواننده آن استفاده میشود. کابل افزایشی ترموکوپل در دماهای محیطی پایینتر استفاده میشود. ممکن است سیگنالی را نشان دهد که دمای بالاتری نسبت به آنچه از پروب دریافت کرده است، نشان دهد. با این حال، سیم افزایشی ترموکوپل نوع K نباید در معرض فیزیکی آن دمای بالا قرار گیرد. یک سیم ترموکوپل رشتهای میتواند به عنوان سیم افزایشی استفاده شود اما سیم افزایشی نمیتواند در یک سیم ترموکوپل انعطافپذیر به عنوان نقطه سنجش استفاده شود. طول قابل استفاده این سیمها بسته به عوامل متعددی متفاوت است.
| کد | اجزای سیم ترموکوپل | |
| +پایه مثبت | -پایه منفی | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Iron (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (انجمن آمریکایی آزمایش و مواد) E 230 | (موسسه استاندارد ملی آمریکا) MC 96.1 | (استاندارد اروپایی توسط کمیسیون بینالمللی الکتروتکنیک 584)-1/2/3 | (استانداردهای صنعتی آلمان) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041, EN 60584 - 1/2 | (استاندارد فرانسه) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (یکپارچهسازی مشخصات روسیه) 3044 |
محدوده دمای کاری
| قطر/میلیمتر | دمای کاری طولانی مدت /ºC | دمای کاری کوتاه مدت /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
محدوده اندازه
سیم: 0.12 تا 8.0 میلیمتر.
حداکثر دمای عملیاتی مداوم: تا 2300 فارنهایت (1260 درجه سانتیگراد)
استفاده کوتاه مدت: 2336 فارنهایت (1280 درجه سانتیگراد)
سیم درجه ترموکوپل، -454 تا 2300 فارنهایت (-270 تا 1260 درجه سانتیگراد)
سیم افزایشی، 32 تا 392 فارنهایت (0 تا 200 درجه سانتیگراد)
