| نام تجاری: | DLX |
| شماره مدل: | سیم کششی ترموکوپل k را تایپ کنید |
| MOQ: | 5 |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی تامین: | 300 تن در ماه |

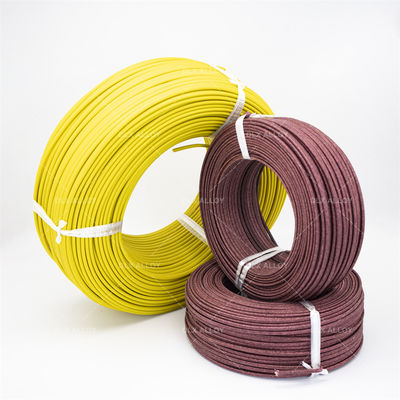

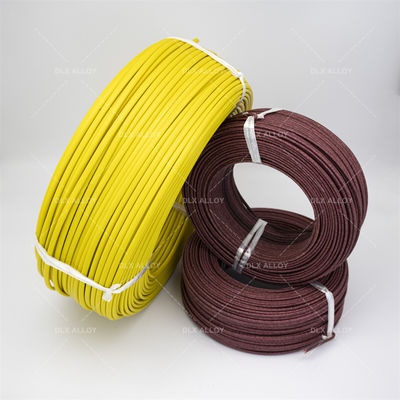

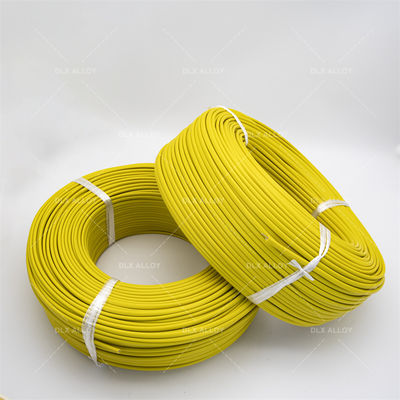

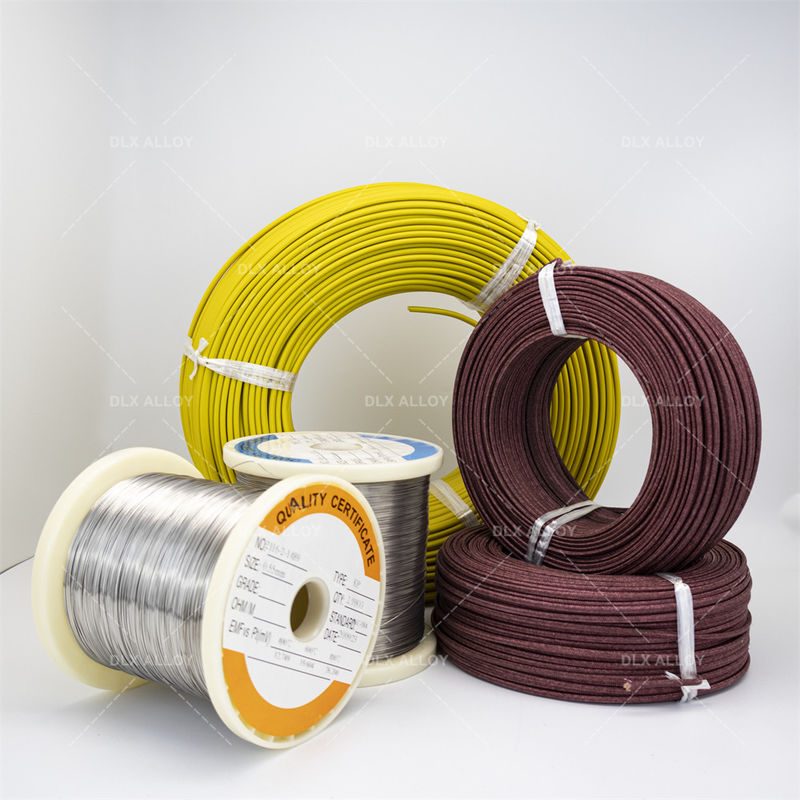

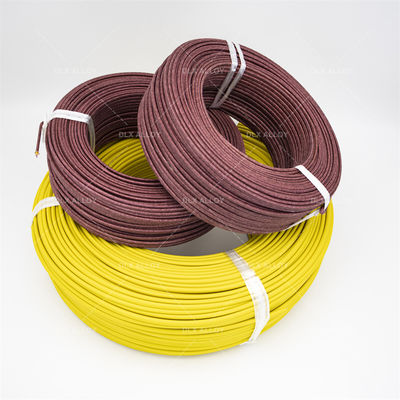

کابل ترموکوپل نیکل-کروم نیکل-سیلیکون نیکل-آلومینیوم 0.5*2
سیم های جبران ترموکوپل سیم هایی هستند که برای اتصال ترموکوپل ها و وسایل اندازه گیری استفاده می شوند. با توجه به سیگنال ولتاژ ضعیف تولید شده توسط ترموکوپل ها و حساسیت آن ها به تغییرات دمای محیط، لازم است از سیم های جبران کننده ترموکوپل برای جبران دما برای اطمینان از دقت اندازه گیری استفاده شود.
وظایف اصلی سیم های جبران ترموکوپل به شرح زیر است:
جبران دما: سیم های جبران کننده ترموکوپل می توانند جبران سیگنال ولتاژ متناظر را بر اساس تغییرات دمای محیطی فراهم کنند و تاثیر تغییرات دما بر نتایج اندازه گیری را از بین ببرند.
محافظت از ترموکوپل ها: سیم های جبران کننده ترموکوپل می توانند ترموکوپل ها را در برابر آسیب های مکانیکی، خوردگی و سایر عوامل محافظت کنند و عمر مفید آنها را افزایش دهند.
سیگنال انتقال: سیم جبران ترموکوپل می تواند سیگنال ولتاژ ضعیف تولید شده توسط ترموکوپل را به ابزار اندازه گیری منتقل کند و به اندازه گیری دقیق دما دست یابد.
کابل پسوند نوع K عایق pvc 0.5*2 قرمز مشکی با روکش pvc. رسانش ترموکوپلی از جنس ماده K است که نیکل-کروم با نیکل-سیلیکون نیکل-آلومینیوم است.ساختار شبیه به کابل ابزار دقیق است اما مواد هادی متفاوت است. ترموکوپل ها در فرآیندهایی برای سنجش دما استفاده می شوند و برای نشان دادن و کنترل به پیرومترها متصل می شوند. ترموکوپل و پیرومتر به صورت الکتریکی توسط کابل های گسترش ترموکوپل / کابل های جبران کننده ترموکوپل هدایت می شوند. هادی های مورد استفاده برای این کابل های ترموکوپل باید دارای خواص ترمو-الکتریک (emf) مشابه با ترموکوپل مورد استفاده برای سنجش دما باشند.
اساسا،ترموکوپل سیم ریزسیم های درجه برای ایجاد نقاط سنجش ترموکوپل ها استفاده می شود. با این حال، الفسیم پسوند ترموکوپلفقط برای بازگرداندن سیگنال ترموکوپل از پروب به ابزاری که آن را می خواند استفاده می شود.یک کابل پسوند ترموکوپلدر دمای کمتر محیط استفاده می شود. ممکن است سیگنالی را ارسال کند که نشان دهنده دمای بالاتری نسبت به دریافتی از پروب است. با این حال،سیم پسوند ترموکوپل نوع Kممکن است از نظر فیزیکی در معرض آن دمای بالا قرار نگیرد. الفسیم ترموکوپل رشته ایمی تواند به عنوان سیم اکستنشن استفاده شود اما سیم کششی نمی تواند در الف استفاده شودسیم ترموکوپل انعطاف پذیربه عنوان یک نقطه حس طول قابل استفاده این سیم ها بر اساس عوامل متعددی متفاوت است.
| کد | سیم جزء ترموکوپل | |
| +پا مثبت | -پا منفی | |
| ن | Ni-cr-si (NP) | نیکل سی منیزیم (NN) |
| ک | Ni-Cr (KP) | نی ال(سی) (KN) |
| E | Ni-Cr (EP) | Cu-Ni<constantan> (EN) |
| جی | آهن (JP) | Cu-Ni<constantan> (JN) |
| تی | مس (TP) | Cu-Ni<constantan> (TN) |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (انجمن آمریکایی برای آزمایش و مواد) E 230 | (موسسه استاندارد ملی آمریکا) MC 96.1 | (استاندارد اروپایی توسط کمیسیون بین المللی الکتروتکنیکی 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (استانداردهای صنعتی ژاپن) C 1602 - C 1610 | (یکسان سازی مشخصات روسی) 3044 |
محدوده دمای کاری
| قطر / میلی متر | دمای کار طولانی مدت /ºC | دوره کوتاه دمای کار /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8،1.0 | 900 | 1000 |
| 1.2،1.6 | 1000 | 1100 |
| 2.0،2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
محدوده اندازه
سیم: 0.12 تا 8.0 میلی متر.
حداکثر دمای کارکرد مداوم: تا 2300 فارنهایت (1260 درجه سانتیگراد)
استفاده کوتاه مدت: 2,336F (1,280C)
سیم درجه ترموکوپل، -454 تا 2300F (270- تا 1260 درجه سانتیگراد)
سیم پسوند، 32 تا 392 فارنهایت (0 تا 200 درجه سانتیگراد)
